ASUS製ビデオカードのクーリング性能に迫る【Radeon編】

2012年12月28日 11時00分更新

文● 藤田忠

リファレンス基板にDirectCU IIクーラーを
搭載したHD7850-DC2-2GD5

「HD7850-DC2-2GD5」
製品情報：http://www.asus.com/Graphics_Cards/AMD_Series/HD7850DC22GD5/
実売価格：2万3000円前後

「Radeon HD 7850」を搭載する「HD7850-DC2-2GD5」

HD7850-DC2-2GD5スペック表
GPU	AMD Radeon HD 7850
ストリーミングプロセッサー数	1024基
コアクロック	870MHz
ブーストクロック	非対応
メモリー転送レート(相当)	4840MHz
ビデオメモリー	GDDR5 2GB
メモリーバス幅	256bit
バスインターフェース	PCI Express 3.0
補助電源	6ピン×1

　「Radeon HD 7850」を搭載するオーバークロックモデル。コアクロックをリファレンスクロックの860MHzから870MHz、メモリークロックが4800MHz相当から4840MHz相当にアップされ、ASUS独自の「DirectCU II」クーラーを搭載しているものの、基板設計はリファレンスデザインを採用。そのためデジタル電源回路の「DIGI+ VRM」や「Super Alloy Power」といったASUS独自機能は搭載されていない。

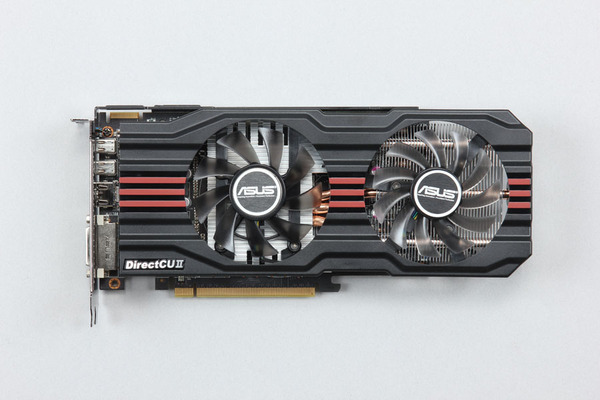

2スロットを占有する「DirectCU II」クーラーを搭載。ビデオカード上部にはボードの歪みを軽減させる補強バーが取り付けられている

補助電源は6ピン×1基。クーラーより基板長が短いため、6ピン補助電源の延長ケーブルが付属するのがうれしい

出力インターフェースは、Mini DisplayPort×2基、HDMI×1基、DVI-I×1基を装備している

価格と性能のバランスが良い
Radeon HD 7770 GHz Editionを搭載

「HD7770-DCT-1GD5」
製品情報：http://www.asus.co.jp/Graphics_Cards/AMD_Series/HD7770DCT1GD5/
実売価格：1万6000円前後

「HD7770-DC-1GD5-V2」
製品情報：http://www.asus.co.jp/Graphics_Cards/AMD_Series/HD7770DC1GD5V2/
実売価格：1万3000円前後

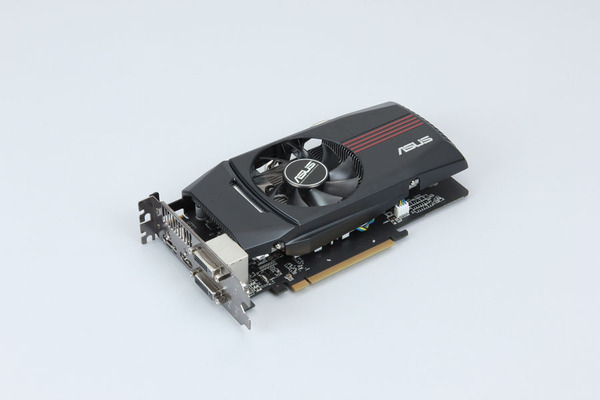

ロウアーミドルGPUながらコアクロックが1000MHzに到達する「Radeon HD 7770 GHz Edition」を搭載。クーラーはシングルファン仕様の「DirectCU」クーラーになる

HD7770-DCT-1GD5スペック表
GPU	AMD Radeon HD 7770 GHz Edition
ストリーミングプロセッサー数	640基
コアクロック	1120MHz
ブーストクロック	非対応
メモリー転送レート(相当)	4600MHz
ビデオメモリー	GDDR5 1GB
メモリーバス幅	128bit
バスインターフェース	PCI Express 3.0
補助電源	6ピン×1
AMD Radeon HD 7770 GHz Editionスペック表
GPU	AMD Radeon HD 7770 GHz Edition
ストリーミングプロセッサー数	640基
コアクロック	1020MHz
ブーストクロック	非対応
メモリー転送レート(相当)	4600MHz
ビデオメモリー	GDDR5 1GB
メモリーバス幅	128bit
バスインターフェース	PCI Express 3.0
補助電源	6ピン×1

　「Radeon HD 7770 GHz Edition」を搭載するオーバークロックモデル。両モデルともにリファレンスからクロックアップされているのがポイントで、「HD7770-DC-1GD5-V2」はコアクロックが20MHz、メモリークロックが100MHzアップ。「HD7770-DCT-1GD5」はコアクロックが120MHz、メモリークロックが100MHzアップされている。
　クーラーはシングルファンながらも高い冷却性能と静音性を実現するASUS独自の「DirectCU」クーラーを採用。ロウアミドルGPUを搭載する「HD7770-DC」シリーズだが、基板周りは独自設計になっており、デジタル電源回路の「DIGI+ VRM」と高耐久高性能を実現する「Super Alloy Power」を搭載している。また、解像度2560×1440ドットのWQHD対応液晶を接続できるDisplayPortを1基装備しているのもグッドだ。
