ツールレスでSSDを装着できる
一方ストレージ系はCPU直結のPCI Express Gen5 x4仕様のM.2が1基（Blazing M.2）、同様にGen 4 x4仕様のM.2が2基（Hyper M.2）の合計3基用意されているので、ストレージを山積みしたい人でなければ十分な装備といえる。
SSDの発熱対策はGen 5側は大型のヒートシンクが標準装備だが、Gen 4側は1基が板状ヒートシンク、もう1基は裸となっているため、あまり発熱量の大きくないSSDを利用するか、M.2 SSD用ヒートシンクを準備した上でSSDを装着するのがいいだろう。
どのスロットもM.2 SSDの固定はワンタッチレバー式なので、小さなネジを扱って苦労する必要がない。B860のような価格重視のマザーでもいまどきのQOL装備が整っているのは非常にうれしい。

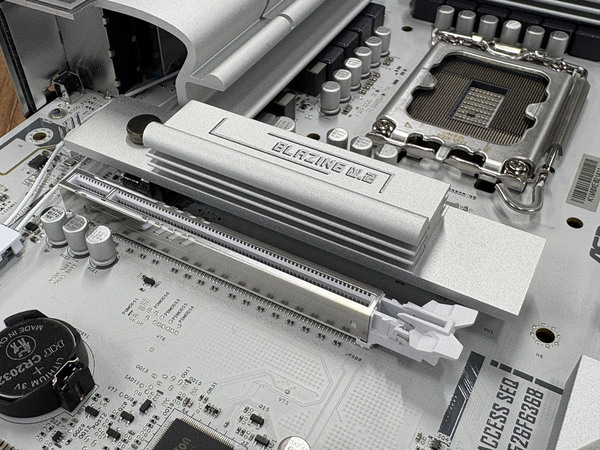

CPU直結のM.2スロットにはPCI Express Gen5接続のSSDに備えて大型のヒートシンクを配置。ヒートシンク左にある丸いレバーをずらせば取り外せる設計なので、組立時に精密ドライバーは不要なのがうれしい

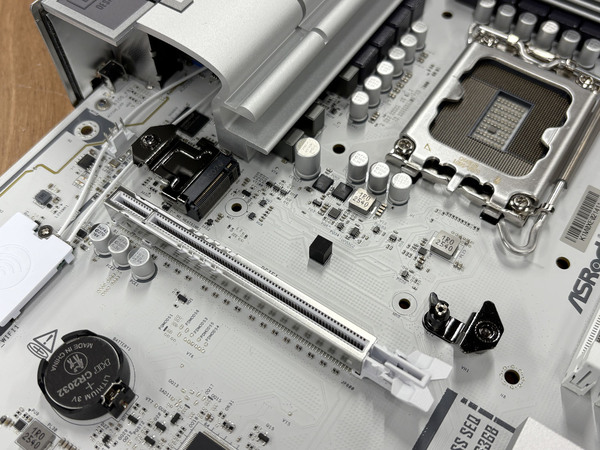

ヒートシンクを取り外した状態。高級マザーにあるようなSSD裏面の熱を吸収する機構がないのは、コスト的に致し方ないといった感じか。とはいえ、片面実装のSSDであれば裏面にチップがないので、これで十分ではある

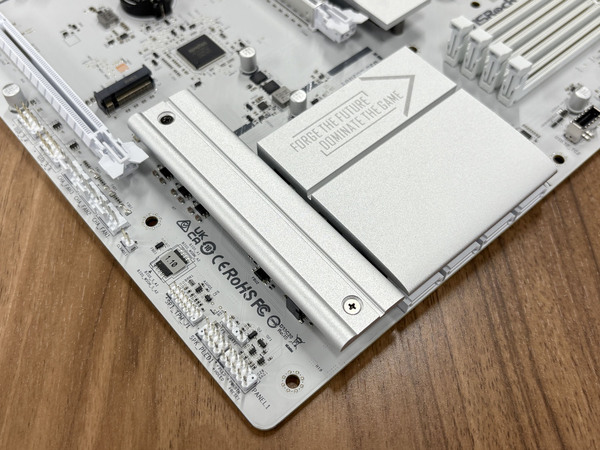

チップセット用ヒートシンクの近くにはPCI Express Gen4接続のM.2スロットが2基。こちらのスロットにはヒートシンクが標準装備だが、取り外しに精密ドライバーが必要。2台めのドライブはここに装着するといいだろう

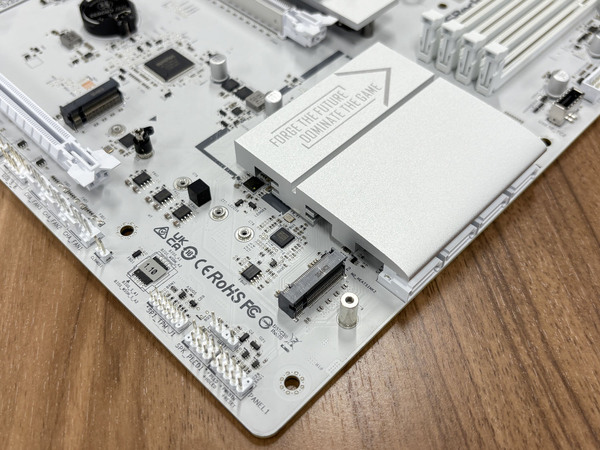

ヒートシンクを外した状態

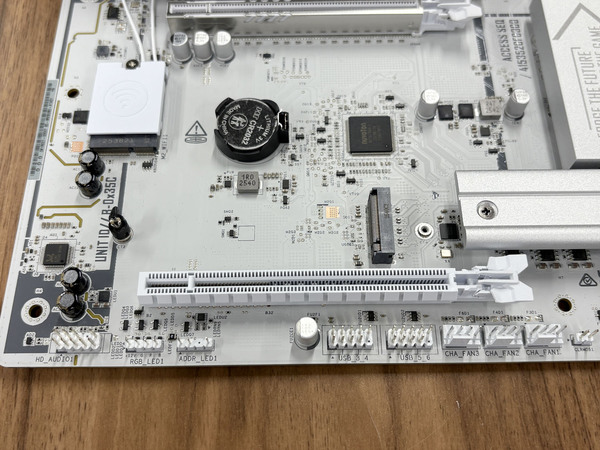

もう1つのPCI Express Gen4接続となるM.2スロットは2本目のx16スロット（動作はx4相当）の上にある。このスロットにはヒートシンクがないため、裸で運用しても問題ないGen 3接続やヒートシンク付きのGen 4接続のM.2 SSDを装着して運用することに。CPU側のx16スロットから遠いため、ビデオカードに覆われることがないのが筆者的に非常に気に入った

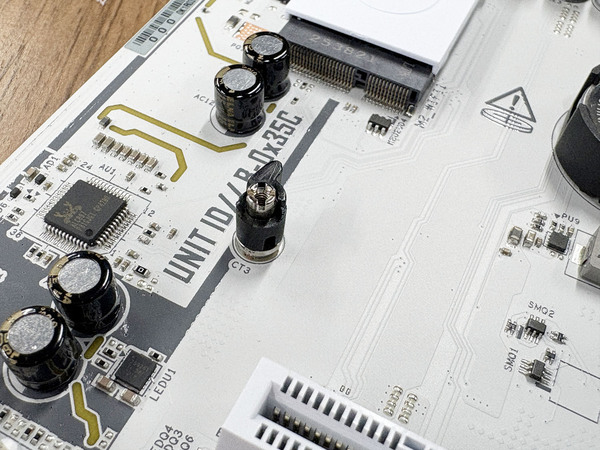

M.2 SSDの固定用スタンドオフには、すべてこのような回転式ロックを配置。M.2 SSDの固定に小ネジを使うのはもうあり得ない！
