みやさとけいすけの工具探検隊 第106回

「そのType-C充電遅くない？」eMarkerも読める激安USBテスター「KWS-X1」があれば、遅さの原因がわかるかも【レビュー】

●基本の電力計機能となる3つの画面

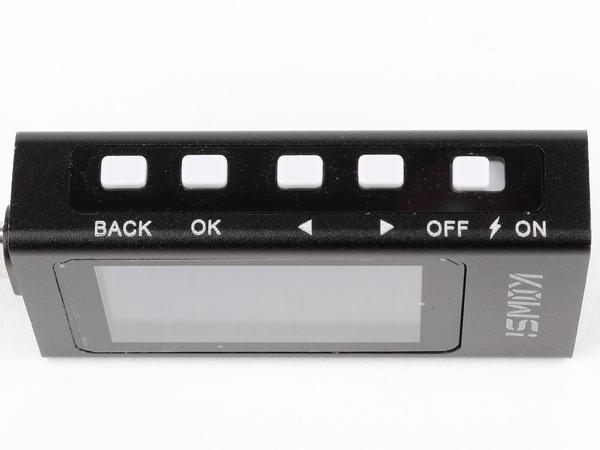

　本体にある5つのボタンで操作します。ボタンは左からBack（戻る、もしくはメニュー表示）、OK（決定、もしくは一時停止など）、◀（前）、▶（次）、OFF／ON（Sinkモード）。押せばなんとなくわかるので、操作で迷うことはあまりありません。

5つのボタンで操作。困ったときは、Backで戻ればなんとかなります

　使い方は簡単で、USB PD対応の充電器とデバイスの間に挟むだけ。これで、電圧と電流、充電時のモードなどが確認できます。メインとなる電力計機能は3つあり、◀▶ボタンで画面を切り替えられます。

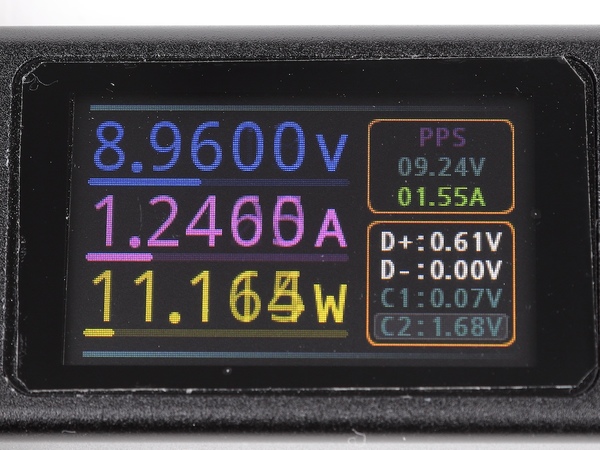

電圧・電流・電力に加え、D+／D-やC1／2の電圧もわかります。右上は充電方式で、電圧と電流が可変のPPSだとわかります

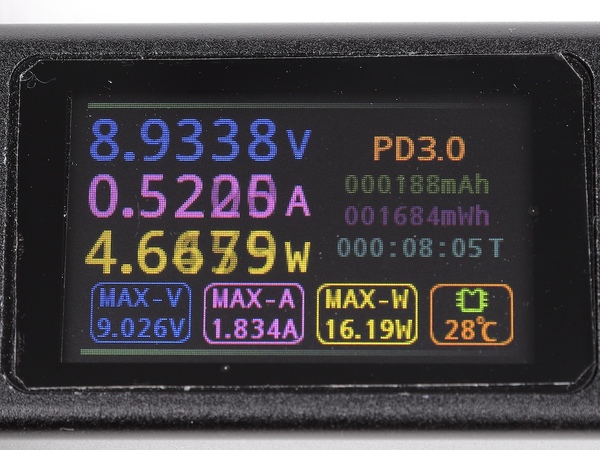

電圧・電流・電力の表示が小さくなり、それぞれの最大値表示をする画面。経過時間や積算電力量も表示されます。OKボタン長押しでゼロクリア

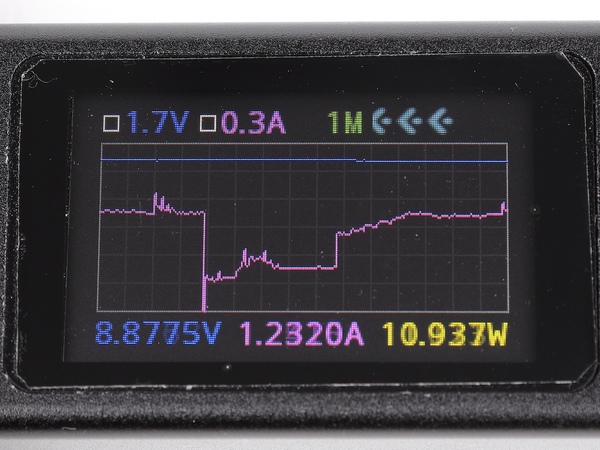

電圧と電流の変化をグラフで表示する画面。計測時間は10秒～2時間で、OKボタンを押すたびに変わります

　見たい情報に合わせて画面を切り替えればいいだけなので、難しいことはありません。個人的によく使うのは、充電モードがわかる1つ目の画面。機器間で調整した電圧と電流の値（PDOなど）と、実際の値とが1画面で確認できるのが気に入っています。

　ちなみに、OFF／ONボタンのSinkモードとは、PDで電力を受け取れるデバイスとして認識させるかというもの。ONにしておくと、KWS-X1の先に別のデバイスを接続しなくても電源が入るようになります。

　といっても、何もデバイスが接続されていませんから、電流や電力はゼロのまま。意味がないように思えるかもしれませんが、次に紹介するプロトコルテストなどで役立ちます。
