ロードマップでわかる！当世プロセッサー事情 第857回

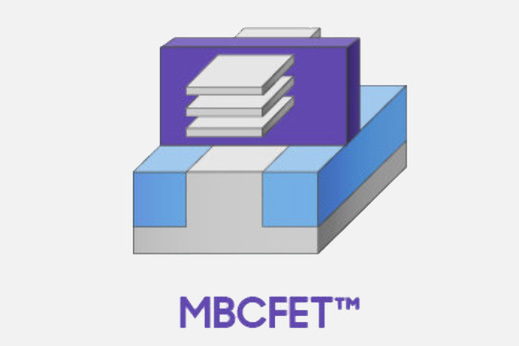

FinFETを超えるGAA構造の威力！ Samsung推進のMBCFETが実現する高性能チップの未来

　2025年12月6日より10日にかけて、サンフランシスコで毎年恒例のIEDM(International Electron Devices Meeting)が開催された。IEDMはISSCCやHotChipsなどと異なり、LSIを構成する要素、つまりトランジスタ、配線、ADC/DACなどに焦点をあてた学会なので、ここで最終製品に関する説明はない。しかし、今後の半導体プロセスに向けた取り組みを知るという観点では貴重な情報源である。

これまでトランジスタ開発を牽引してきたインテルに暗雲
代わってSamsungとimecが今後のトランジスタを論じる

　昨年はインテルが9本(うち2本は共同論文)を発表したが、今年はインテルのみでの論文が4本(10-1、23-6、32-1、36-2)と共同論文が2本(10-7、19-2)とそれほど多くなかった。

　現在のインテルはあまりゆとりがないのだろう。2025年12月24日、NVIDIAがIntel 18Aの量産品への採用を見送ったとロイターが報じた。これも冷静に考えればおかしな話で、そもそもインテルは2025年8月頃にIntel 18Aでの外部顧客の獲得を断念したことがやはりロイターによって報じられている。

　Intel 18Aを使うのは社内の製品(Panther Lake/Nova Lake/Clearwater Forest)および、米国政府との契約に基づく米軍や米政府機関向けの一部の製品に限られ、外部顧客向けにはIntel 18A-P/18A-PTやIntel 14Aになる予定だったからだ。おそらく今回のNVIDIAの話は本格的なものではなく、すでにPDK 1.0が存在するIntel 18Aを使ってなにかのチップを試験的に製造してみて、性能や歩留まりなどを確認した程度の話ではないかと思われる。

　かつてはこうした試験的な製造は珍しいものではなかったが、昨今はNRE(Non-Recurring Engineering：一度きりの試作)コストの高騰化により、こうした試みは減りつつあるのは事実だ。ただ現在のNVIDIAの稼ぎからすれば、1回や2回の試作にかかる金額などたいしたものではない。NVIDIAにしても、本命があるとすればそれはIntel 18A-Pの方であり、そこに向けて実績を積む意味でまずは1回試作してみたという程度なのだろう。

　話が逸れたが、以上のことから今回はインテルの発表は控えめであった。その代わりといってはなんだが、Samsungとimecがわりとがんばって今後のトランジスタの話をしていた。

　まずショートコースでSamsungの"SC 1.1 Device Technologies for GAA Scaling and Emerging Alternatives"が今後のトランジスタの進化の方向を論じていた。Applied Materialsの"SC 1.3 Process Innovations and Materials to Sustain Moore’s Law in the Era of GAA and CFET"もロードマップ的ではあるのだが、Applied Materialsの講演は多分に構造よりも製造方法に振った内容になっていた。

　テクニカルセッションではSamsungの"2.1 Gate-All-Around Technology for Sustainable AI: A Foundation for Future Logic Architectures"とimecの"2.3 3.5T CFET Block-Level DTCO for Superior PPA in A7 Node by Split Power, hDR Cells, Optimized Pins and BEOL"がわりと将来の話に近かった。そこで、SC 1.1の内容をベースにして、今後のロードマップについて簡単にまとめておこう。

imecのロードマップで見るトランジスタの未来

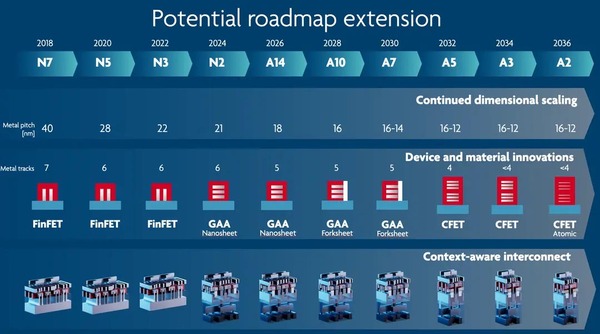

　まず基礎知識として下の画像はimecの示す今後のプロセスロードマップである。imec、正式にはInteruniversity Microelectronics Centreという、ベルギーに拠点を置く独立系研究機関であり、シリコンスケーリングやシリコンフォトニクスなどを含む先端半導体研究を行なっている。

以前はITRS(International Technology Roadmap for Semiconductors)がこうした役割を担っていたが、2021年版のロードマップを最後に活動を終了。これに続きIRDS(International Roadmap for Devices & Systems)という組織がIEEE内に結成されたが、2024年度版がまだ完成していないという動きの遅さもあってか、あまり参考にされていない

　imecには既存のファウンダリーやメーカーも協業しており、例えばラピダスも2023年にimecのコア・パートナー・プログラムに参加している。ここでN7～A2まで、おおむね2年おきにプロセスが革新されていく見通しを述べているわけだが、違いはご覧のように非常に小さい。

　現在はFinFET(上の画像で言えばN7～N3)が全盛だが、このあとNanosheetを使ったGAA(Gate-All-Around)、すなわちTSMCのN2/A14やインテルの18A/14Aがやってくる。これに続き、GAAでもForksheetになるのがA10/A7世代。そして2032年頃にCFETに切り替わるという見通しを示している。先程の論文で言えば、imecの2.3は、2030年頃に登場予定のForksheet GAA、つまりCFET(Complementary Field-Effect Transistor)に変わる1つ手前のプロセスの詳細を論じているわけだ。
