ロードマップでわかる！当世プロセッサー事情 第898回

AI特化とは一線を画すHPCの怪物！ 富士通「Monaka」が目指す3D積層と256bit SVE2の真価

HPCに振り切った実力と1.4nmで挑む次世代「Monaka-X」へのロードマップ

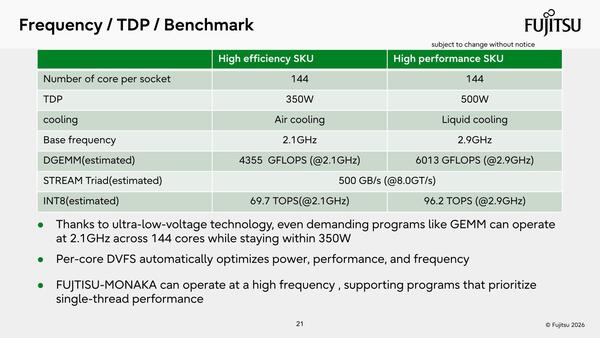

　下の画像が今回示されたMonakaの主要な仕様である。空冷と液冷でそれぞれ動作周波数とTDPが異なるのは当然として、2.1GHzや2.9GHzという数字はAGI CPUどころかVeraと比較してもかなり低めであるが、その代わりが高い性能効率と実効性能を狙った格好だ。

Monakaの主要な仕様。STREAMのTriadの500GB/秒は、DDR5-8000の実効帯域を考えれば妥当な数字と思える

　こういってはなんだが、最初のページの2つめの画像に出てきたAIワークロード的な用途にMonakaが最適か？　と言われるとやや怪しい感じがする。その一方でHPCワークロードにはかなり向いている構成で、AIに焦点を絞ったAGI CPUやVeraとは方向性が完全に違っている感が強い。おそらくMonakaの真の競合はIBMのz18(仮)ではないだろうか？

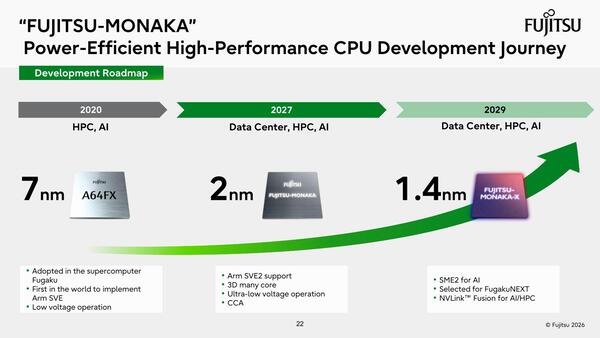

　この先の話として、2029年にSME2やNVLink Fusionを実装し、1.4nmで製造するMonaka-Xを投入することを公開した。

Monaka-Xは富岳Nextとして選択されたので、製造することそのものは間違いなさそうだ

　と、ここまではHot Chipsでの説明なのだが、次に補足で今年9月に開催された富士通のIR Day 2026のスライドを説明したい。

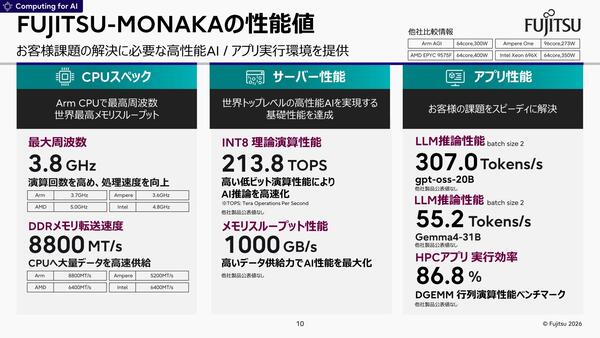

　まず性能に関して、2つ上の画像と明らかに異なっている数字がここでは示されている。

IR Day 2026のスライドより。最大周波数はピークで、ベースは2.1/2.9GHzだと考えれば理解はできる

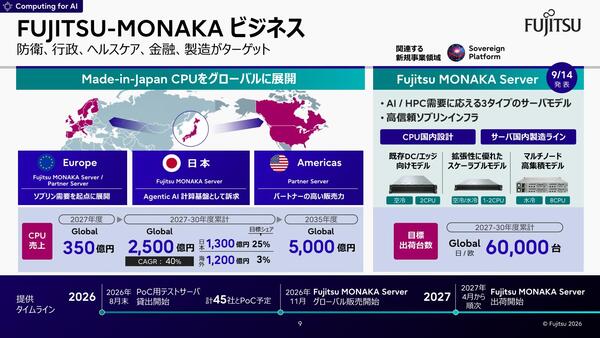

　メモリーに関しては、Monakaの仕様（最初のページ4つめの画像）では"8000+MT/s"という表現になっているが、こちらでは8800MT/sになっているのはメモリーの検証の絡みだった可能性がある。そのMonakaの販売目標が下の画像だ。なかなか意欲的な数字という感じもする。

昨今の生成AIブームでArmベースサーバーの引き合いが多いことを考えると不可能ではないかもしれないが、高いハードルだという気がする

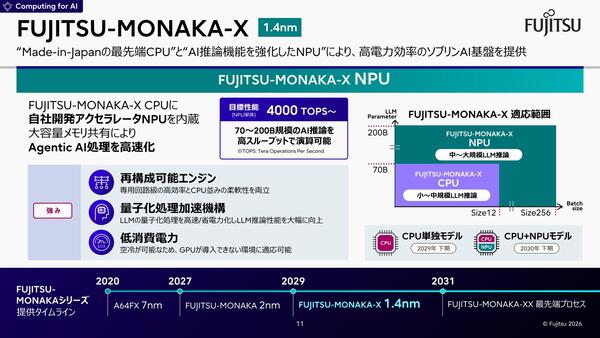

　そして、Monaka-X NPUなるものの目標が下の画像である。MonakaとMonaka-Xにいろいろ賭けている感が強いのだが、果たして上手くいくであろうか？

Monaka-XはNVLink Fusionを搭載してNVIDIAのGPU(Feynman世代?)と接続するはずなので、普通に考えるとNVIDIAのGPUをMonaka-X NPUと称しているような気もするのだが、「再構成エンジン」だの「低消費電力」だのを考えると、NVIDIAのGPUとは別に自社製NPUを開発して、こちらを組み合わせて販売するようにも読める。さてどちらだろう？
