ロードマップでわかる!当世プロセッサー事情 第859回
組み込み向けのAMD Ryzen AI Embedded P100シリーズはZen 5を最大6コア搭載で、最大50TOPSのNPU性能を実現
2026年01月19日 12時00分更新
前回に引き続き、CES 2026におけるAMDの発表について解説しよう。今回はEmbedded(組み込み)向け製品の話である。
RyzenシリーズをそのままEmbeddedに転用
NPUを搭載することで差別化

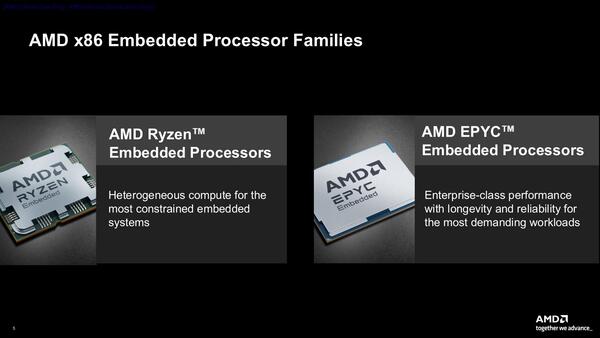

もともとAMDは以前からRyzen/EPYC製品を組み込み向けに転用していた。これはインテルがいくつかのCoreシリーズプロセッサーにEmbedded向けの仕様を提供していたのと同じやり方である。

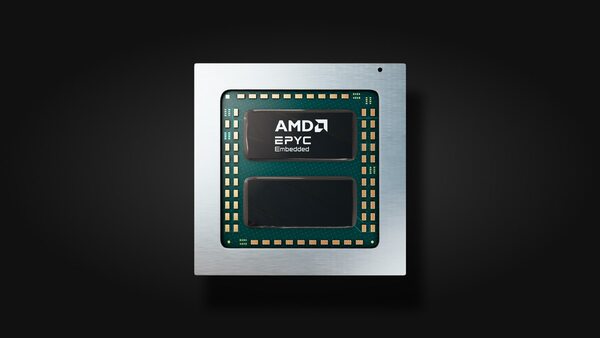

ただしAMDの場合、Ryzen Embeddedは基本Ryzenと同じ構成で、コア数や動作周波数、TDPなどが微妙に異なる程度であり、あとは長期供給保障や動作温度範囲などに違いがあるだけだ。対してEPYC Embeddedは、ほとんどのものはEPYC製品ラインと共通だが、独自のパッケージを持つものもある。

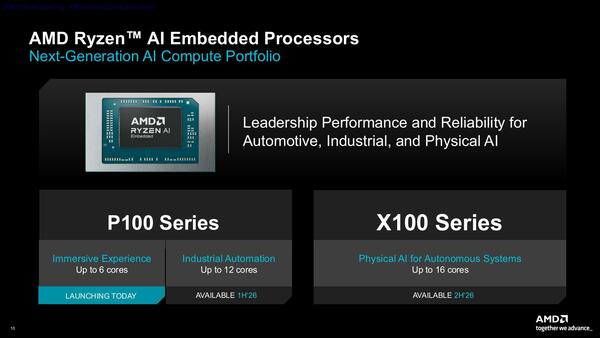

さて、今回CESのタイミングで発表されたのはRyzen AI Embedded Processorである。Ryzenという名称からわかるようにこれはRyzenシリーズをそのままEmbeddedに転用した形であるが、従来製品と大きく異なるのはRyzen AIシリーズ、つまりNPUを搭載した製品ということだ。
AMDの分類で言えば、8コアのRyzen AI 7 350までがKrackan Point、10コアのRyzen AI 9 365以上がStrix Pointの扱いなので、これはKrackan Pointベースになる

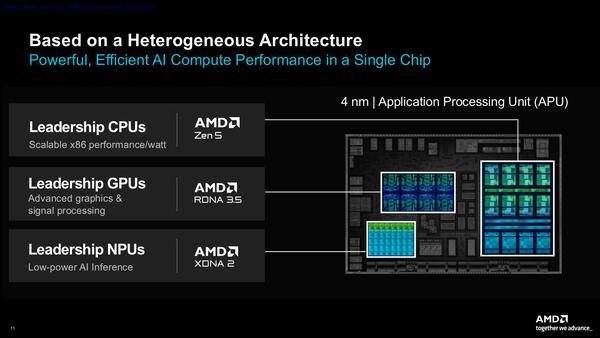

構成としてはZen 5 CPUとRDNA 3.5、およびXDNA 2 NPUを搭載して4nmプロセスで製造されているということで、ベースとなるのはKrackan PointのRyzen AI 300シリーズになる。
