「触って納得」のスムーズなケーブル取り回し！ASRock「Steel Legend SL-1200GW」で組んだPCは高負荷長時間運用も静かで快適そのもの
提供: ASRock
ファン動作音から、高負荷の長時間駆動まで実動チェック
各種電源ケーブルの長さや取り回しなど、組み立てに際して気になるところがなかった「SL-1200GW」。ここからは電源ユニットのキモとなる実動テストに進んでいこう。
「SL-1200GW」への電源供給は、実使用と同じく壁のコンセントから電源タップを経由している。また、冷却ファンの動作モードは、常時回転する「iCool」機能をオフに設定し、さまざまなテストを実行した。

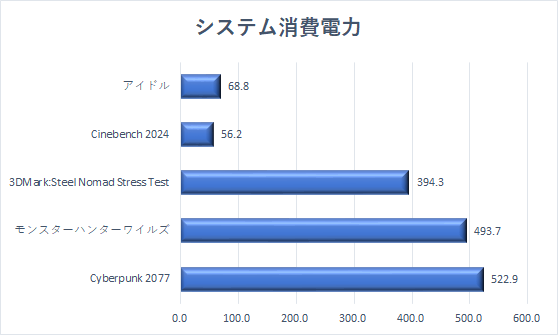

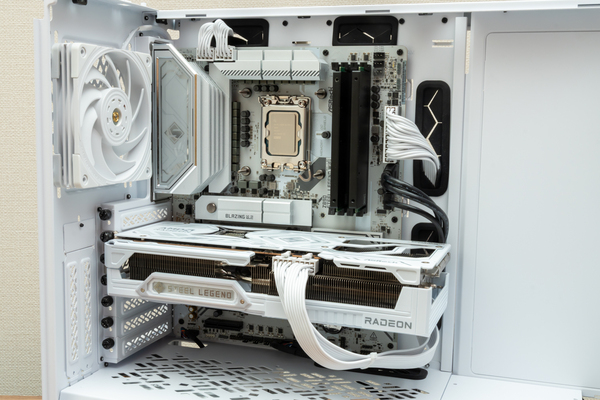

Core Ultra 9 285KやRadeon RX 9070 XTをベースに組んだPC全体の消費電力は、24スレッドのCPUがフルロードされるCG系ベンチマーク「Cinebench 2024」実行時で330W前後になる。CPUのみでは総容量の3割に届かないが、CPUとビデオカードに高負荷のかかるゲームプレイでは、「モンスターハンターワイルズ」で490W前後、「Cyberpunk 2077」だと510W～530W台に達した。
単位：W
電力指標のTGPが304WとなるRadeon RX 9070 XTで500W超えなので、同じくTGPが300WとなるGeForce RTX 5070 Tiや、TGP360WのGeForce RTX 5080を組み合わせるなら、1200Wの選択肢は正解だろう。

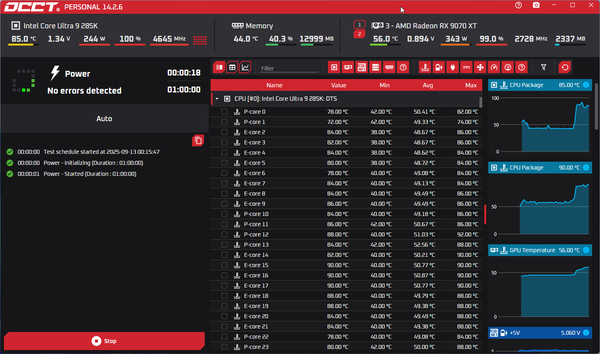

さらにCPUとGPUに最大負荷をかけるストレステスト「OCCT:Power」では、PCの消費電力が650W近くに達していた
高負荷状態での+12Vの推移を確認
次は650W近くの出力が1時間連続する「OCCT:Power」実行中の電圧推移を確認してみた。ASRockマザーボード「Z890 Steel Legend WiFi」上のセンサーが読み取った各種データを「HWiNFO64 Pro」で記録したほか、24ピンやCPU 8ピン×2コネクター、PCIe （6+2）ピン×2コネクターの+12Vラインにデジタルテスターを取り付けて、その変動を記録・抽出した。
なお、テスターでの結果は1つにまとめているが、1台のテスターで記録しているため、各コネクターの計測ごとに「OCCT:Power」を実行している。そのため予備テストと「HWiNFO64 Pro」記録時をあわせると、「SL-1200GW」に8時間連続して650W前後の負荷をかけたことになる。
| OCCT 14.2.6:Power 1時間実行時のCPU/GPU Power（単位：W） | ||
|---|---|---|
| CPU Package Power [W] | Total Board Power (TBP) [W] | |
| 最大 | 246.4 | 317.4 |
| 平均 | 235.5 | 304.1 |
| 最小 | 227.0 | 292.6 |
単位：W
| OCCT 14.2.6:Power 1時間実行時の電圧（単位：V） | ||
|---|---|---|
| +12V | +12V SOC Input Voltage [V] | |
| 最大 | 11.904 | 12.070 |
| 平均 | 11.904 | 12.064 |
| 最小 | 11.904 | 12.056 |
単位：V
| OCCT 14.2.6:Power 1時間実行時の＋12V電圧（単位：V） | |||||
|---|---|---|---|---|---|
| 24ピン 12V | CPU 8ピン_1 | CPU 8ピン_2 | PCIe 8ピン（6+2ピン）_1 | PCIe 8ピン（6+2ピン）_2 | |
| 最大 | 12.11 | 12.11 | 12.15 | 12.11 | 12.11 |
| 平均 | 12.10 | 12.02 | 12.02 | 12.06 | 12.05 |
| 最小 | 12.09 | 12.01 | 11.98 | 12.00 | 12.00 |
単位：W

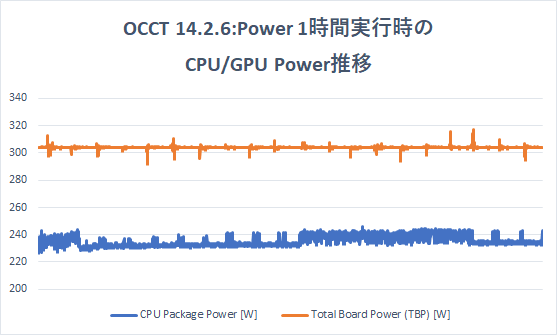

テスト中の「CPU Package Power [W]」は最大でCore Ultra 9 285のPower Limitに迫る246.4Wで、平均は235Wに。さらにビデオカードの「Total Board Power (TBP) [W]」は310W台を何度か記録しているが、テスト中は平均は304Wで、極端な変動はみられない。

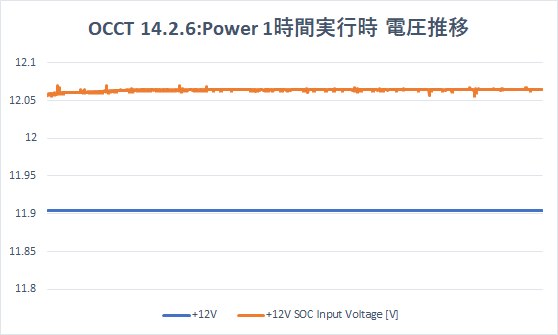

+12Vは、マザーボード上センサーの「+12V [V]」と、GPUのRadeon RX 9070 XTの「+12V SOC Input Voltage [V]」をモニタリングした。「+12V [V]」は、最大値として12.096Vという値が残っていたが、テスト中は11.904Vで安定しており、グラフはほぼ横一線となっている。「+12V SOC Input Voltage [V]」も同様で、12Vを下回ることはなく安定した推移となっている。

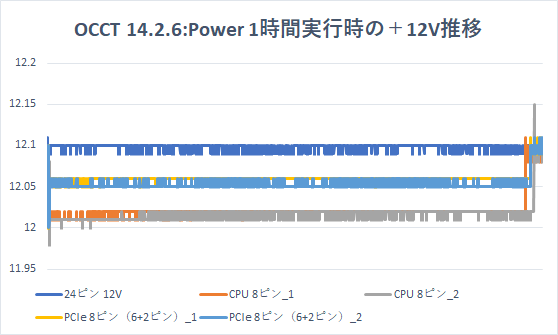

各コネクターのデジタルテストでの推移も、12Vを大きく下回ることなく、Core Ultra 9 285Kの24スレッドと、Radeon RX 9070 XT 16GBに安定して供給できている。
常時回転でも静音性に不安なし
計8時間におよぶストレステストで、エラーや気になる変動はなく、Windows 11が怪しい挙動をすることも一切なかった。
続いて静音性を確認しよう。「SL-1200G/GW」は、低速回転でも多くの風を送れる135mmの大型ファンを内蔵する。そのうえファンのブレードには、高静音と効率良い風の流れを実現するASRock独自の「Striped Axial Fan」が採用されている。

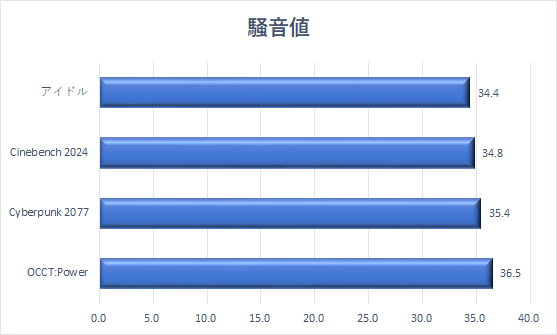

これにより、「iCool」機能をオフにした常時回転の状態でも、騒音値は34.4dBAだった。計測はビデオカードとラジエーターのファンは停止させ、電源ユニット背面のスリットから30cmの位置で行なっているが、ほぼ無音と言える。
単位：dBA
高負荷時も計測すると、出力負荷率が27.5％程度となる「Cinebench 2024」の実行中は、アイドル時とほぼ同じで、負荷率が50％に近くなる「Cyberpunk 2077」でも35.4dBA。負荷率50％を超える650W前後の出力が続く「OCCT:Power」実行時でも36.5dBAだった。
「Cyberpunk 2077」と「OCCT:Power」実行時は、ビデオカードのファンが動作している状態でこの数値なので、「SL-1200G/GW」の動作音が気になることはないだろう。
使用シーンで変わるので一概に言えないが、ここで使用した「SL-1200GW」でコイル鳴きを感じることはなかった。
