再びGeForce RTX 5070での実験へ
そこで、動作はしないもののPCIeのインターフェースは認識するGeForce RTX 5070のビデオカードでも同じように実験してみることにしました。
ただし、ビデオカードが巨大すぎて押すのにクランプが使えないため、適切な長さの棒を作ってSSD用ヒートシンクとの間に差し込み、押せるようにしました。

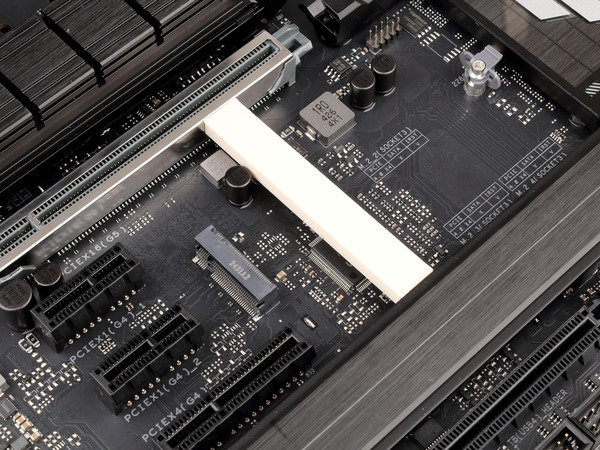

3Dプリンターで治具をでっち上げ。こういうとき3Dプリンターがあると便利です

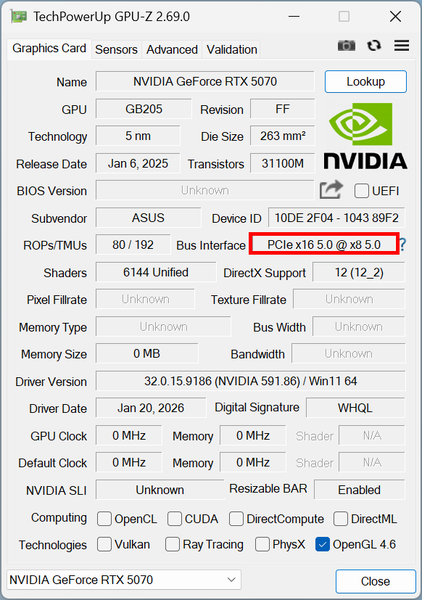

PCIe×8にはなったものの、PCIe×16にはなりませんでした
相変わらずメモリーは0MBですし、動作はしていないのですが、Bus InterfaceがPCIe×8になることは確認できました。こちらでもPCIe×16にはならないか……と思ったのですが、ここで思い出しました。そうです。カードエッジに亀裂が入って、そもそもPCIe×16用のPRSNT2#は切断されてるのでした。
ということで、勢いでハンダごてを取り出し、ワイヤーで応急処置。導通チェックで接続していることを確認して、もう一度チャレンジです。なお、PRSNT2#は81番ピンですが、ついでなので82番ピンの断線も直しています。

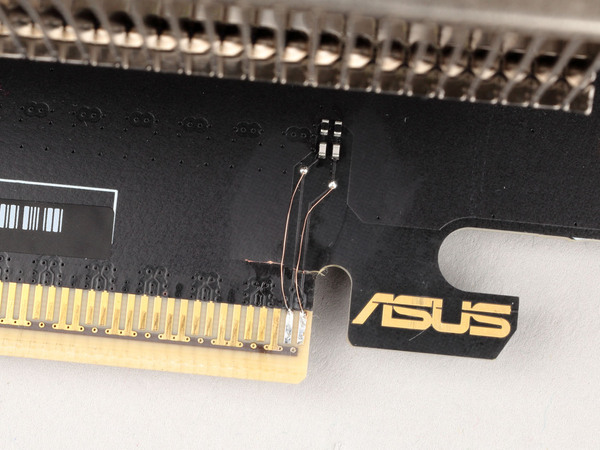

素人作業なのでこんな感じに。断線している2本を繋ぎました
残念ながら、結果はPCIe×8のまま。PCIe×16にならないのは、マザーボード側の割れたPCIe×16スロットに原因がありそうです。
調査結果まとめ
使えても本来の性能を発揮できない
壊れた2つのパーツについて、今回調べたことをまとめてみましょう。
●マザーボード
・基本的な機能は正常だが、PCIe×16スロットは割れて接触不良
・横から押し付けてやるとPCIe×8まで認識する
・PCIe×16動作は不明
・コネクターの植え替えで修理可能な可能性が高い
●ビデオカード
・BIOSの情報は読めているっぽい
・GPUやメモリー周りは動作していない可能性が高い
・ただし熱は発生しているので、完全な停止ともいえない
・はんだのクラックや剥がれが原因であれば、再加熱（リフローなど）で直るかも
・ただし、PCIe×16のPRSNT2#は断線しているし、周囲の信号ピンも怪しい
・運よく直っても、動作はPCIe×8までになりそう
といったところでしょうか。こうしてみると、マザーボードの方は基本的に動作し、壊れているのはスロット部分だけですから、メーカーによっては修理で直してもらえる可能性が高そうです。ただし、見えないところでパターンの剥がれなどがあると、修理不可となりそうですが……。
なお、ASUSに確認したところ、マザーボードのPCIeスロット破損は修理不可のため、有償での交換対応となるそうです。
これに対し、ビデオカードは基板に亀裂が入っているため、修理はまず断られるでしょう。可能だとしても、新品を購入したほうが安いと思えるような金額になりそうです。
重量級の高性能ビデオカードは垂直マウントで使いたい
事故はどうしても起こるものですが、その確率は減らせます。壊れた後でどうするか慌てるより、壊れないように扱う方が重要です。
具体的には、輸送時は緩衝材をケース内に詰めてビデオカードの揺れを防ぐ、タワー型ケースは横に寝かし、ビデオカードへのダメージを軽減するといった工夫ですね。
また、使用時もビデオカード用のサポートステーを使うのがオススメ。垂直マウントアダプターでビデオカードの向きを90度変える、というのもアリです。
とくに高性能なビデオカードは重量が増えるため、事故の起こる確率も高くなりがち。数万円どころか数十万円の損害となるだけに、少しでもその確率を下げられるようにしたいですね。
