ベッコフオートメーション株式会社
従来のELシリーズとの互換性を維持しながら、ダイレクトプッシュイン接続とアプリ診断機能により、設置効率と保守性を向上

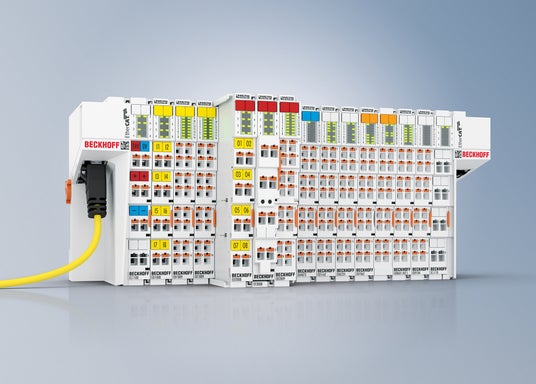

ドイツの大手制御機器メーカー・ベッコフオートメーション株式会社（神奈川県横浜市、代表取締役社長：川野俊充）は、IP20 制御盤用 EtherCATターミナルの新製品「EDシリーズ」の販売を開始しました。
本製品は、世界各国で広く採用されている従来の「ELシリーズ」との互換性を保ちながら、内部電子回路の刷新とハードウェア設計の改良により、多くの新機能や信号拡張に対応した新シリーズです。配線に工具を必要としないダイレクトプッシュイン技術を採用し、配線工数を最大40%削減します。診断用ターミナル、および専用スマートフォンアプリを使用してデータマトリックスコード（DMC）をスキャンすることで、ターミナルのライブデータを即座に取得。トラブルシューティングの時間短縮や、保守性の向上に貢献します。
EtherCATターミナルの新製品「EDシリーズ」は、従来のターミナルと互換性を確保しながら、ダイレクトプッシュイン技術による配線工数削減、スマート診断機能による保守性の向上など、多くのメリットを提供します。
ダイレクトプッシュイン技術により配線工数を40%削減
本シリーズでは、棒端子付きの電線を差し込むだけで配線が完了する「ダイレクトプッシュイン技術」を採用しています。工具を差し込み、クランプを解除してから配線する必要があった従来のケージクランプ式ターミナルと比較して、配線工数を最大40%削減します。また、配線口上部のオレンジ色の部分を押すと、専用工具なしで電線の引き抜きが可能です。ターミナル自体をDINレールから引き抜く際に使用する操作レバーも、より扱いやすく改良されています。また、筐体の換気口を拡大し、放熱性を向上したほか、配線口・ラベル・LEDを1列に配置したことで、視認性が向上し、配線ミスを未然に防ぎます。
さらに、最新の電子部品を採用し、内部電子回路を刷新したことで、長期安定供給を確保し、価格を最適化しました。これまでのEtherCATターミナルの性能と豊富な機能はそのままに、最大10 kSpsの高精度アナログ計測機能の追加など、新たな機能にも対応することで、多彩なアプリケーションを柔軟にサポートします。
アプリによるスマート診断でダウンタイムを最小化
製造現場における保守性向上のため、各ターミナルの前面にデータマトリックスコード（DMC）を印字しました。これをスマートフォンの専用診断アプリでスキャンし、ターミナルの状態をダイレクトに読み取ることができます。さらに、専用診断アプリにスコープ機能が統合されているため、アプリ上で温度、電流、電圧などの詳細なライブデータを波形で確認できます。これにより、トラブルシューティングを迅速化し、装置のダウンタイムを最小限に抑えます。
こうした診断機能は、EtherCATシステム側に接続した「EtherCAT診断用ターミナル（ED6060）」と連携により実現しています。

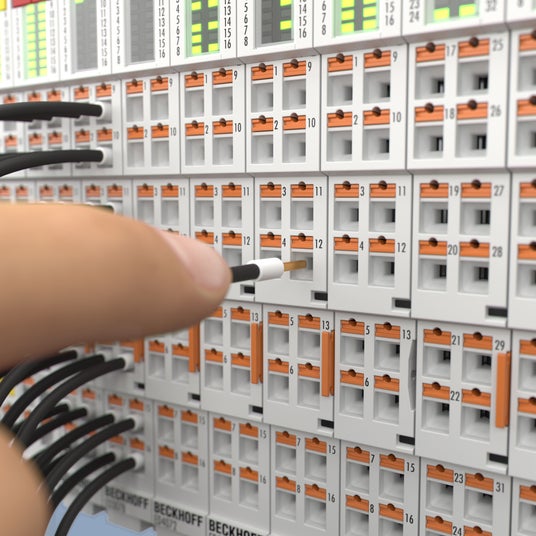

ダイレクトプッシュイン技術により、棒端子を差し込むだけで配線が完了。

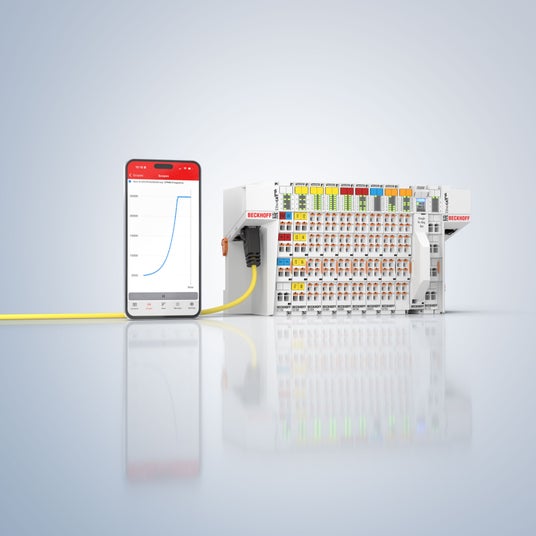

専用アプリと診断用ターミナル「ED6060」を使用してアプリ上で温度、電流、電圧などのライブデータを確認できる。
既存設備を活かしながら段階的なアップグレードが可能
「EDシリーズ」の強みは、従来のEtherCATターミナル「ELシリーズ」との間で、完全な機械的・電気的互換性を確保している点です。ソフトウェア面でも、TwinCATの開発環境側で再設定等を行うことで新旧シリーズの混在・併用が可能です。既存設備はそのままに、最小限のリスクとコストで段階的なシステムアップグレードが可能です。
本シリーズは、2026年初旬より、標準的なデジタルI/OおよびアナログI/Oを中心に約50種類のターミナルを先行して販売開始しています。現在は、シリアル通信やコンパクトドライブ、特殊計測などのポートフォリオを順次拡大しています。また、ケーブルの接続方向を下向きに最適化するアングル型RJ45コネクタを採用し、ケーブルへの曲げ負荷を低減したカプラシリーズ「EC1100」およびエクステンション「EC1110」も販売を開始しており、柔軟でコンパクトなシステム構築をサポートします。
【コメント：I/O製品スペシャリスト Giang Doan（ザン・ドアン）】
ベッコフはこれまでも、ソフトウェアや機能、内部の電子回路に至るまで、常に研究・開発を重ね、
I/O技術を進化させてきました。今回のEDシリーズでは、そうした技術面での進化に加え、外観も大きく刷新されています。単にELシリーズに続く新しいシリーズとして、見た目を変えただけではありません。特に印象的なのは、実際にI/Oを使用するユーザーの視点が、製品設計にしっかり反映されていることです。例えば、ダイレクトプッシュイン接続によって工具を使わずに配線できるため、配線作業の時間と手間を削減できます。このようにEDシリーズは、内部の技術だけでなく、現場での使いやすさや作業効率まで含めて進化した、新しい世代のI/Oだと感じております。まだまだ多くの新しい機能や技術が盛り込まれており、これからどのような価値をユーザーに提供していくのか、非常に楽しみなシリーズです。
【EDシリーズ 製品詳細】
■ Webサイト製品ページ
https://www.beckhoff.com/ja-jp/products/product-news/i-o-upgrade-mit-der-ed-serie/
※各製品の発売状況をご確認いただけます。
■ 製品紹介動画
■ ベッコフオートメーション 会社概要
ベッコフオートメーションはPC制御に特化した制御機器メーカです。独自の計測・制御ソフトウェア「TwinCAT」により、Windowsなどの汎用OSを搭載した産業用PCをリアルタイムコントローラ（NCやPLCなど）として活用することが可能です。また、高速・高同期の産業用通信規格「EtherCAT」の開発元でもあり、その推進団体であるEtherCAT Technology Group（ETG）は76カ国・地域の8,100以上の組織が参加する世界最大の産業用通信規格推進団体として知られています。TwinCATやEtherCATを搭載した産業用コントローラは、産業用ロボット・自動車・包装機械・工作機械・風力発電設備など、世界中の多様なアプリケーションで採用されています。
https://www.beckhoff.com/ja-jp/
（本リリースは、ドイツ・フェアル本社にて発行された機関誌「PCコントロール2026年 第一号」に掲載された記事およびWebサイト製品情報の抄訳をもとに作成しています。）
