ハイパースケーラー向けデータセンターにおけるモジュール型建築手法の開発に着手

株式会社NTTファシリティーズ
～次世代型データセンタープロジェクト第３弾：設計開始から竣工までの期間を従来比で最大約50%短縮する新たな取り組み～

株式会社NTTファシリティーズ（本社：東京都港区　代表取締役社長　川口　晋　以下、NTTファシリティーズ）は、データセンターの申請・設計・建設にかかる期間を大幅に短縮する新たな建築手法として、建物および設備をモジュール化し、工場で生産した部材を現場で組み立てて構築する（プレファブリシケーション）データセンター建築手法の開発に着手しました。設計から建設に至るまでのプロセスを標準化することで、ハイパースケーラー向けの数十～数百MW級の大規模データセンターの申請・設計から施工までの期間を従来比で最大約50%削減します。*1

図1:データセンターモデル「Hyper Ready Module(TM)」イメージパース

概要

近年、生成AIの普及やICTサービスの高度化を背景に、データセンターの需要は急速に拡大しています。一方、日本国内におけるデータセンターの建設は、設計開始から竣工まで3年～4年を要するケースが多く、データセンターの設計・建設期間の長期化が課題となっています。
その要因として、日本特有の地震リスクに対応した建築基準法に基づく諸手続きや自治体条例への対応に加え、建設業界における担い手不足などが挙げられます。加えて、昨今ではITサーバーの性能向上が飛躍的に進んでおり、設計から竣工までの期間にサーバー仕様が大きく変わるため、データセンター設計の仕様変更や再検討が多く発生することも要因の1つとなっています。
こうした課題を受け、NTTファシリティーズは、建築構造から設備全体を可能な限りモジュール化し、工場生産した部材を現場で組み立てて構築する（プレファブリシケーション）データセンターモデル（Hyper Ready Module(TM)）（*2）の開発に着手しました。本モデルでは、設計から建設に至るまでの全てのプロセスを標準化することで、ハイパースケーラー向けの大規模データセンターにおいて、申請・設計期間を1年、建設工期を1年とし、プロジェクト全体の期間を約2年で実現できると想定しています。*1

図2:データセンターモデル「Hyper Ready Module(TM)」標準モデルイメージ

設計・工期短縮に向けた主な取り組み

１．建築のモジュール化（システム建築の採用）
設計および建設工期の短縮に向け、NTTファシリティーズは日鉄エンジニアリング株式会社（本社：東京都品川区　代表取締役社長　石倭　行人　以下、日鉄エンジニアリング）と基本合意書を締結し、システム建築工法を用いたモジュール型データセンターの標準化および短工期の実現に向けた検討を開始しました。
本モデルでは、建物を構成する5つの主要部材（基礎、擁壁、鉄骨、外壁、屋根）をモジュール化し、あらかじめ工場で生産することで工期短縮を図ります。さらに、主要な空調・電気設備機器を屋外に配置し、建物を低層化（1～2階建程度）かつ軽量化することで、建物部分は高耐震構造としながら、主要設備を制振化し、ITサーバーが設置されるデータホールの床部分を免震化（床免震）する免制振ハイブリッド構造を採用しています。免震建物相当のBCP性能を維持した上で建物全体を免震構造としない構成とすることで、構造評定や大臣認定などの各種申請期間、免震・基礎工事に要する期間が短縮・省略され、申請・設計期間を1年、建設工期を1年という短工期化を実現します。

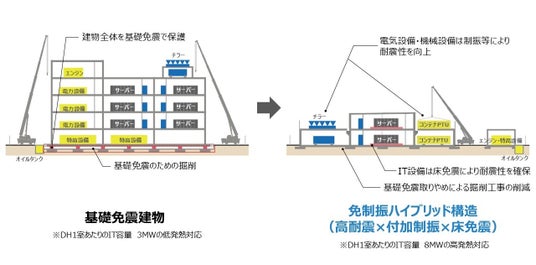

図3:免制振ハイブリッド構造による工期短縮

２．設備のモジュール化
近年のITサーバーの高性能化・高発熱化に伴い、空調用冷水配管や電気配線用バスダクト、配線ラック等の配管・配線量の増加および重量化が進んでいます。これらを上部床スラブから吊って支持する従来方式では、特に階高の高いデータセンターにおいて、耐震性や施工性の面での課題が顕在化しています。
本モデルでは、これらの課題に対応するため、メインフレームとなる主要構造部に加えて、設備耐震用のサブフレーム（配管・配線を支持するフレーム、通称「ぶどう棚」）をあらかじめ構築するとともに、空調用配管や電気配線を工場でユニット化し現場で組み立てるDfMA手法（*3）を採用しています。リフターを使用して上部作業を極力減らすことで、設備工程のプレファブリシケーションを推進し、効率化を図ります。また、電源系設備についてもユニット化（コンテナPTU化）（*4）することにより設備工事全体の短工期化を実現します。

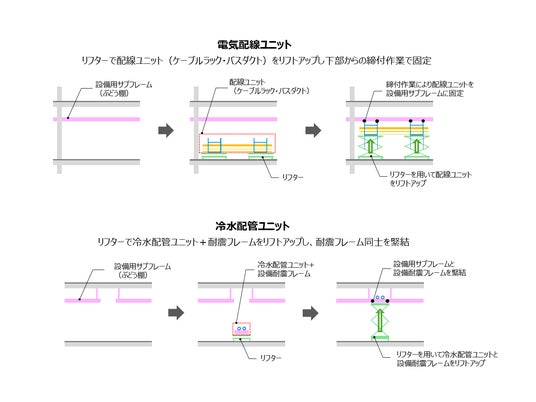

図4:設備耐震用サブフレームと空調用配管や電気配線のユニット化（DfMA手法の採用）

３．ITサービスを止めないレジリエンス設計（PML10%未満×ダウンタイムの最小化）*5
本モデルは、地震リスクに対する高い信頼性の確保を目的として、レジリエンス設計に取り組んでいます。具体的には、日本データセンター協会（JDCC）が定めるファシリティスタンダードの最高基準であるティア4相当のPML評価基準（地震リスクの評価基準）を踏まえ、地震発生時における設備への影響を抑制し、データセンター機能を維持するため、以下の対策を採用しています。
- 設備耐震用サブフレーム（ぶどう棚）の制振化による抵抗力の向上（図5-１.）（参考：特許第6216552号）*6
- 建物本体と電気・機械設備の設置架台の連結部への制振材導入による設備機器の耐震性向上（図5-２.）
- データホール床免震適用によるITサーバー部分の耐震性確保（図5-３.）
- 構造及び設備へのモニタリングシステムの導入

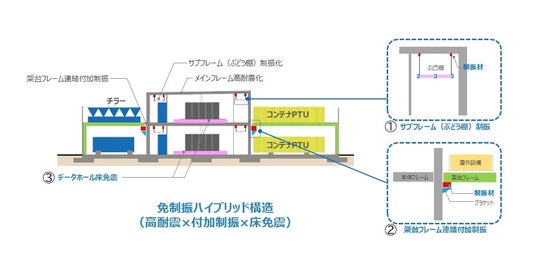

図5:免制振ハイブリッド構造イメージ

今後の計画

今後、本モデルをベースに、「ハイパースケーラー向けモジュール型データセンター（Hyper Ready Module(TM)）」による短工期化の実現に向けて、データセンター事業者や関係機関と連携しながら具体化を進め、2028年度中の実現をめざします。
NTTファシリティーズは、データセンターの高発熱・高密度化への対応、カーボンニュートラルの実現、地域との調和など複数の視点から理想的なデータセンター像を提示し、設計・構築から空調や電力機器の販売、保守（*7）まで一貫して取り組むことで、ICTサービスを支えながら、地域循環型社会の実現に、サステナブルな未来づくりに挑戦し、貢献してまいります。

注釈・用語説明

*1 当社標準設計の適用や設計・施工一括契約による早期着工、LLE（特高受変電設備等の長納期物品）が工程に支障のないタイミングで納入されていること等を前提としたものであり、これらの前提条件や市場動向、建物条件等により工期が変動する可能性があります。
*2 「Hyper Ready ModuleTM」は株式会社NTTファシリティーズが商標登録出願中です。
*3 DfMA手法:Design for Manufacture and Assemblyの略。組立が容易な製品設計は部品数が最小になるという考え方に基づき、コスト削減や部品点数の最小化、リードタイム短縮を目指す方法論。
*4 コンテナPTU:変圧器や主配電盤、UPS等をコンテナ内に統合した電源ユニット（Power Train Unit）。工場などで事前に構築されるため、現場での設置時間の短縮が可能。
*5 PML：直接損失額を再調達額で除して求める比率(%)。JDCCが制定するデータセンターファシリティスタンダードにおける地震リスクに対する安全性を、PMLにより評価する場合、ティア4（最高基準）ではPML10％未満が基準値とされている。
ダウンタイム：地震発生後、修復作業開始までに要する時間（復旧力）と修復作業に要する時間（抵抗力）の合計時間。ライフライン・設備や運用面などの仕組みによるものや、その建物が生み出す年間収益などを考慮した間接損失をハード・ソフト両面から評価するもの。これに、地震被害の修復コストによる直接損失を加え、レジリエンス性能評価を行う。（参考：日本建築学会, 建物のレジリエンスとBCPレベル指標検討特別調査委員会報告書, 2020年3月）
*6 (株)NTTファシリティーズ特許登録（H29.9.29）粘弾性体を用いた振動抑制吊構造
*7 データセンターの保守業務はNTTアノードエナジー社により行います。
