3Dスキャナーと2D化ソフトウェア「ExactFlat」の力でパターン作成速度を3～5倍に向上！バイクシートメーカーのデザイン革命

株式会社システムクリエイト
2024年12月17日

株式会社システムクリエイト

株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、ExactFlatが提供する3Dモデルを2D平面パターンに変換するソフトウェアを活用して、大手オートバイシートメーカーが抱える手作業の非効率性という課題を解決した事例を紹介します。ExactFlatを活用したことで、精度を維持しながら生産スピードをアップし、コストと外観に関するさまざまな設計オプションを増やすことに成功しました。
ExactFlat導入によるデザインプロセスの進化
課題: 手作業による限界とその影響

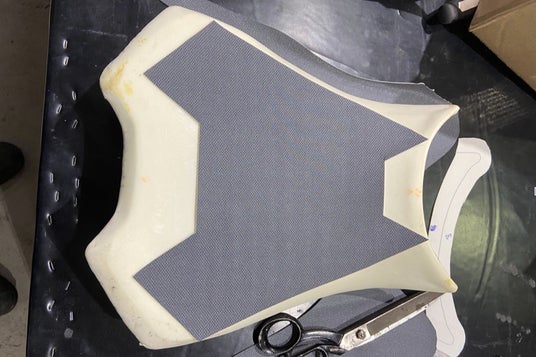

バイクシートメーカーは、従来の手作業によるパターン作成で以下のような課題に直面していました。
- 時間のかかるプロセス: パターン作成に数日を要し、プロジェクトの遅延が発生。
- 精度のばらつき: 手作業のため、一貫性がなく、エラーが頻発。
- 試行錯誤の難しさ: 新しいデザインオプションの検討に多大な労力とコストがかかる。
- 人材不足のリスク: 熟練したパターン作成者の退職により、技術の継承が難しい。

これらの要因が業務効率を阻害し、競争力の低下につながっていました。

解決策: 3DスキャナーとExactFlatの革新的なアプローチ
ExactFlatは、3Dスキャナーと連携したデジタルプロセスで、これらの課題を解決しました。

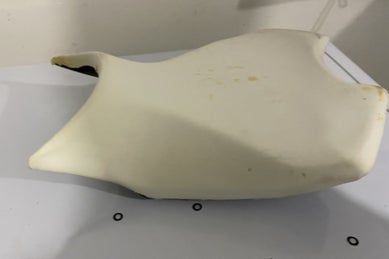

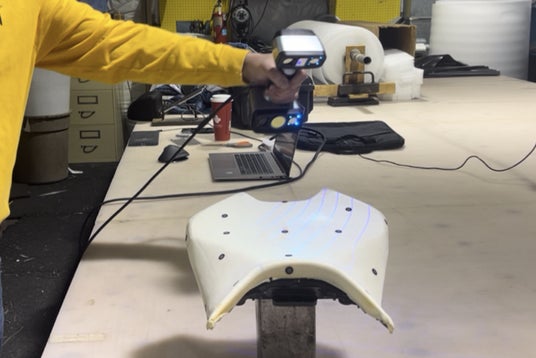

まず、バイクシートの物理モデルを3Dスキャナーでデジタル化。これにより、正確な3Dモデルが作成され、手作業で生じる誤差が排除されました。次に、このモデルを基にエッジの整列や不要な部分の除去などの処理を行い、精度をさらに向上させました。

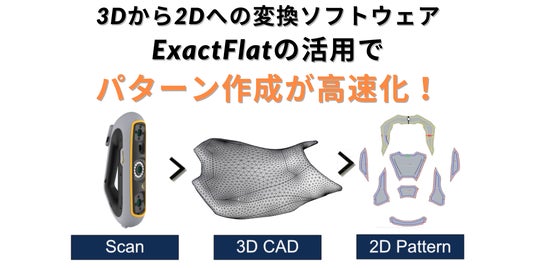

スキャンデータからのパターン化　ワークフロー

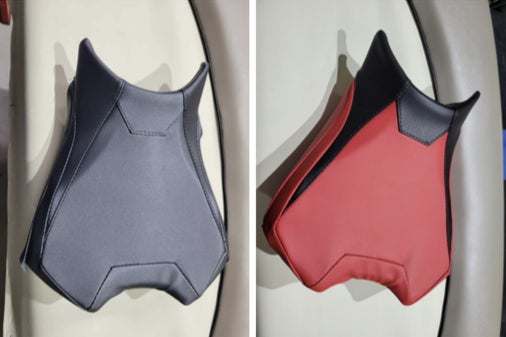

さらに、ExactFlatを活用して、デジタルモデルから複数のデザインオプションを短時間で生成。これにより、美観やコストを比較評価することが可能となり、迅速な意思決定を支援しました。最後に、3Dデータを2Dパターンに変換し、縫い代や目印を適用。これにより、製造現場での利用がスムーズに行える形になりました。

結果: 生産性と競争力の向上
ExactFlatの導入により、以下のような具体的な成果が得られました。
- 作業速度の大幅向上: パターン作成時間が数日から数時間へと短縮され、3～5倍の効率化を実現。
- 精度の向上: 誤差0.1mm以内の正確なパターン作成が可能となり、エラーを最小限に抑制。
- 迅速なコスト評価: デザインオプションのコスト評価が数分で完了し、迅速な意思決定が可能に。
- コスト削減: 手作業の削減とエラーの防止により、プロジェクト全体のコストを削減。

このように、3DスキャナーとExactFlatの統合ソリューションは、バイクシートメーカーにとって革命的な効果をもたらしました。効率性と精度の向上に加え、意思決定の迅速化やコスト削減を実現し、業界全体に新たな可能性を示しました。

デジタル化を検討中の方は、ぜひExactFlatのScan-to-Patternソリューションについてシステムクリエイトまでお問い合わせください。
