3D Systems社が「Geomagic Wrap」最新バージョン2024.3.0をリリース：より直感的かつ精密な3Dスキャンデータの変換が可能に

株式会社システムクリエイト
製造、設計、解析など多様な分野での活用をさらに強化




株式会社システムクリエイト（本社：大阪府東大阪市荒本新町、代表：川上正義）は、3D Systems社が「Geomagic Wrap」の最新バージョン2024.3.0をリリースしたことを発表します。3Dスキャンデータや様々なメッシュデータを最適化し、3DCADデータに変換するためのリバースエンジニアリングソフトウェアである「Geomagic Wrap」は、最新機能の追加や機能改善により、操作性が強化され、製造やデザイン、解析など幅広い分野での活用がさらに向上します。
Geomagic Wrap 2024.3.0 - 主な新機能
・2D比較
テストオブジェクトと参照オブジェクトの間の偏差を視覚的に表示する「2D比較」機能が新たに追加されました。これにより、平面上で偏差を容易に確認できるため、データの確認や精度検証が簡便になり、設計や品質チェックの効率が向上します。

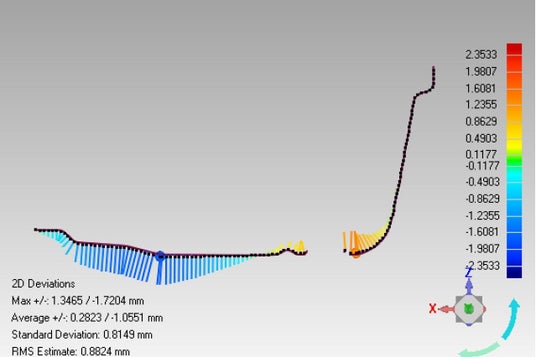

2D比較の断面平面定義

2D比較解析

・偏差補正

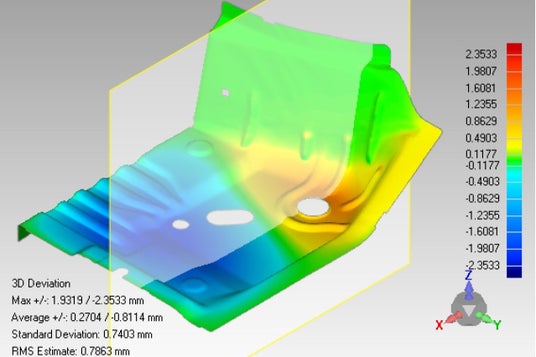

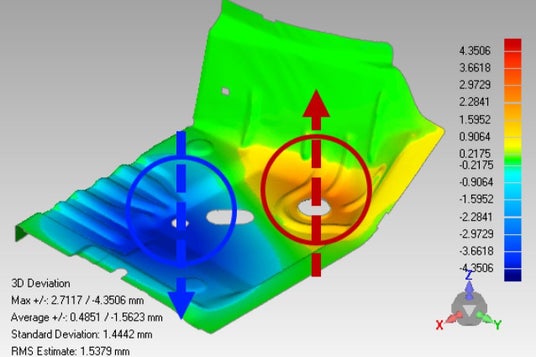

偏差補正後の3D比較
「偏差補正」機能により、製造工程で発生する材料の収縮や膨張に対し、3D比較結果を基にポリゴンを自動で調整します。これにより、実物により忠実な3Dモデルを作成でき、精密な設計プロセスが支援されます。



・PLY形式の色付き点群の対応
カラーデータを含むPLY形式の点群データに対応しました。これにより、カラー情報を持った点群データを取り込むことで、視覚的にわかりやすい3Dモデルが生成可能となり、特にエンターテインメントや芸術分野での表現が一層豊かになります。
その他の新機能と改善点
- シュリンクラップ
メッシュの外部面をもとに水密メッシュを作成する「シュリンクラップ」機能が追加され、ギャップや穴を自動で補正し、形状の統合が容易になりました。
- メッシュドクターによる退化ポリゴン
退化ポリゴン（同一線上や重なりのある頂点を含む三角形）の検出機能が追加され、メッシュ品質の向上に寄与します。
- 出力精度
ファイルのI/Oオプションでシングル精度、ダブル精度、ファイルで指定されている精度、カスタムの小数点設定が可能になり、エクスポート時の精度選択が簡便化されました。
- 対応ファイル形式の拡充
最新バージョンではE57ファイルのインポート/エクスポート、LiDARファイルのインポート、3MFファイル形式での出力、SVG形式でのカーブ保存が可能になり、幅広い形式に対応しています。
- ユーザーインターフェース改善と操作性の向上
基本インタフェースモードを廃止し高度インタフェースに統合。サイズ変更可能なペイントブラシや、サンプリング時に全データを保持オプションの廃止、及び分かりやすいサンプリングオプションのみを残し、より直感的な操作が可能になりました。
- PythonスクリプトAPIの更新
PythonスクリプトAPIが3.12.4に更新されました。
- リセットオプション
オプション設定をリセットする機能を追加。
- スクリプト用資料
デフォルトウェブブラウザでスクリプト資料が閲覧可能に。
- 結果表のエクスポート
3D比較や偏差補正の結果をExcelに直接出力可能に。
- 起動パフォーマンスの向上
起動時間の短縮により、スムーズな作業環境を提供。
- TRMファイル形式での変換マトリクスエクスポート
Geomagic Design X や Geomagic Control Xとの互換性が向上。
- 自動保存
設定オプションを見直し、自動保存機能が強化されました。

最新情報リリースノートはこちら

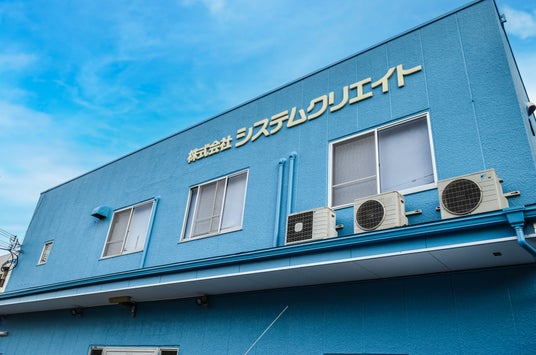

システムクリエイトについて
