～小型パッケージと大電流を両立～
モータ駆動インバータ回路用パワーモジュール
電動モビリティの普及が進む中、高電圧バッテリーの搭載に伴い、大電流に対応した半導体デバイスが求められています。また、モビリティの軽量化を図るためには、搭載されるデバイスの小型・軽量化が重要な要素となっています。
このようなニーズに応えるべく、新電元工業は車載・産業機器用途のモータ駆動インバータ回路用「MG031シリーズ」のラインナップを拡充しました。
「MG031シリーズ」その小型・軽量設計で高い評価を得ている当社のパワーモジュールです。
今回追加した4製品は、低Ron・低ノイズ特性に優れた当社の次世代MOSFET※1を搭載しています。従来品※2と比較してオン抵抗を22％低減し、定格電流を1.35倍に向上させました。これにより大電流が必要な機器にも対応可能です。
また大幅なノイズの抑制を実現し、安全性の向上にも貢献します。
※1 第5世代パワーMOSFET（EETMOS(R)5シリーズ）
※2 「MG031G」と「MG031AD」の比較

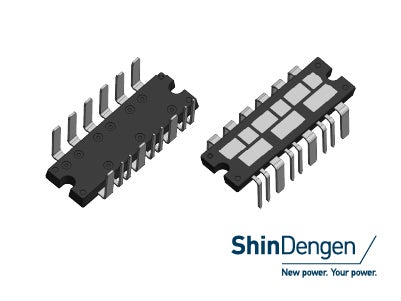

■MG031シリーズについて
本シリーズは車載・産業機器用途のモータ駆動インバータ回路用パワーモジュールです。高集積化により、ディスクリート製品搭載時と比較し、実装面積を約60％低減しました。またCuクリップによる内部接続構造により接合強度・接続信頼性を向上、内部配線抵抗低減を実現しています。
詳細を見る
■特長

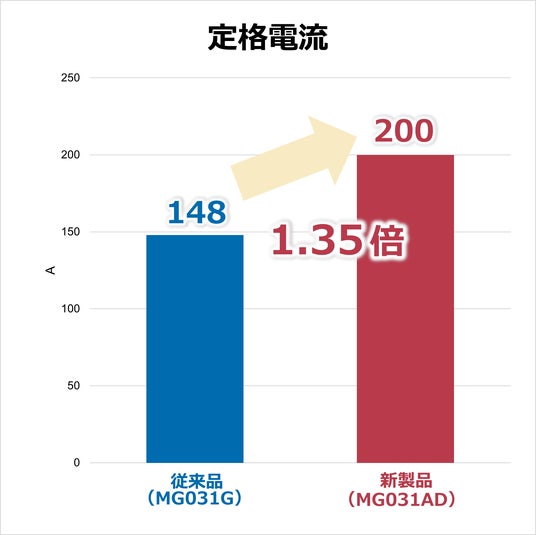

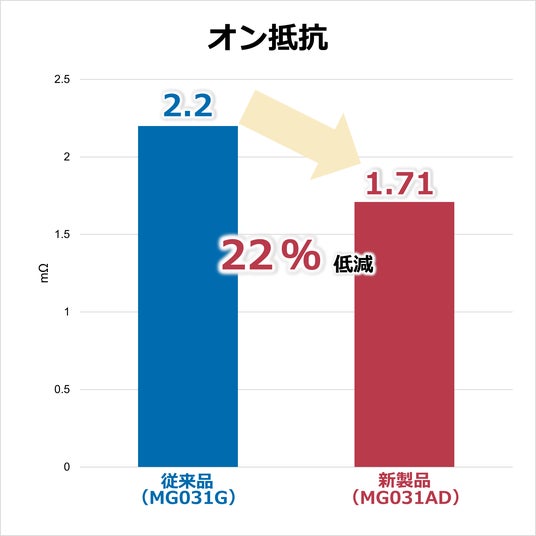

1.オン抵抗の抑制と定格電流の向上
オン抵抗を従来品※２と比較し22％低減することで、定格電流を1.35倍に向上
※2 「MG031G」と「MG031AD」の比較
2.ノイズの大幅抑制
低Ron・低ノイズ特性に優れた当社の次世代MOSFET※1を搭載することで、ノイズを大幅抑制
※1 EETMOS(R)5シリーズ

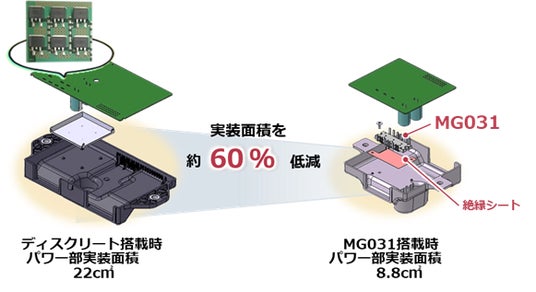

3.実装面積を約60％削減
高集積化により、ディスクリート製品搭載時と比較し、実装面積を約60％低減
4.その他
・Cuクリップによる内部接続構造
・リードフレーム露出による大電流構造
・接合部温度（Tch）を175℃まで保証
・車載品に要求される信頼性を確保
■用途例
・小容量モータ（車載補器系等）
・その他モータ駆動

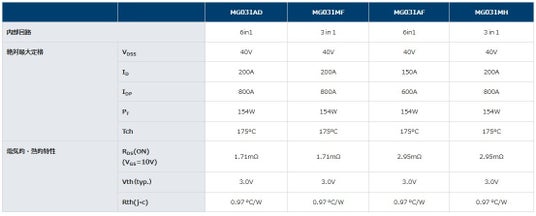

■製品仕様
詳細を見る
