Dodman社は、食品機械設計におけるリバースエンジニアリングを効率化するため、QUICKSURFACE for SOLIDWORKSを導入しました。このソフトウェアの活用により、プロジェクトの精度とスピードが向上し、より効果的な製造プロセスが実現されました。

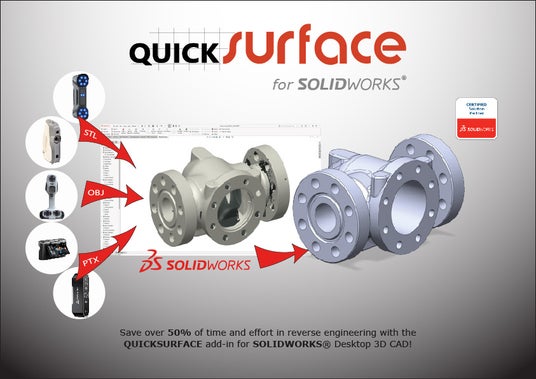

QUICKSURFACE for SOLIDWORKSの導入背景
Dodman社は、食品機械業界におけるリバースエンジニアリングのニーズに対応するため、既存の設計プロセスの見直しを行っていました。従来の測定方法では手間と時間がかかり、正確なデータを得るのが難しいという課題がありました。そこで、3Dスキャン技術とリバースエンジニアリングをサポートするQUICKSURFACE for SOLIDWORKSを導入し、これらの課題を解決することにしました。
QUICKSURFACE for SOLIDWORKSのライセンス導入とトレーニング事例
Dodman社はQUICKSURFACE for SOLIDWORKSの有効性を1年間評価した後、9ライセンスを導入しました。このソフトウェアはSOLIDWORKSとシームレスに統合されており、異なるソフトウェアを切り替える手間を省くことができるため、作業効率が大幅に向上しました。
さらに、同社の設計チームは、このソフトウェアを短期間でマスターするために、提供されたチュートリアルやオンラインサポートを活用。SOLIDWORKSの経験が浅いエンジニアでも、自学で操作を習得することができたことが大きな利点となりました。
Dodman社が取り組んだQUICKSURFACE for SOLIDWORKSによる設計変革の結果
Dodman社がQUICKSURFACE for SOLIDWORKSを導入したことで、リバースエンジニアリングを中心とした設計プロセスが劇的に変わりました。特に、従来の測定方法に比べて3Dスキャナーの精度の向上が顕著で、これにQUICKSURFACE for SOLIDWORKSを組み合わせることで、作業スピードと効率が大幅に改善されました。
Dodman社は古い機械の再設計を行う際、3Dスキャンを利用することで、短期間に詳細なCADデータを作成できるようになりました。これにより、物理的なアクセスが限られた機器や設備でも、必要な部分だけをスキャンして効率的に再現することが可能となりました。食品機械の設計において、QUICKSURFACE for SOLIDWORKSが役立った事例として、大型タンク構造の20% のみをスキャンして再構築することに成功しました。

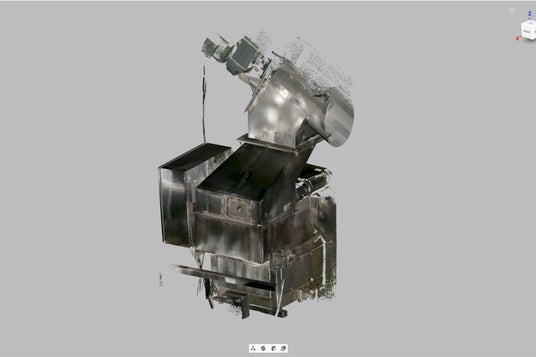

オリジナルデータ

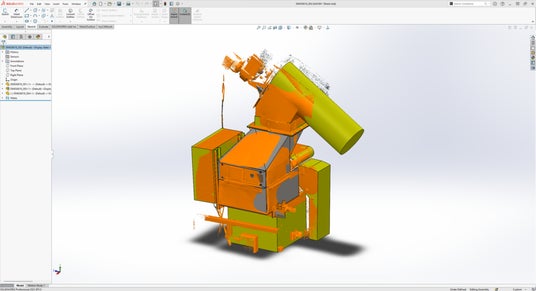

リバースエンジニアリング
QUICKSURFACE for SOLIDWORKSが提供する機能は、Dodman社が設計した食品機械に求められる精度と効率を両立しており、特に、大型のスキャンデータでもソフトが安定して動作する点が高く評価されています。
このソフトウェアの導入により、Dodman社は設計時間を大幅に短縮し、現場での作業時間を減らすことに成功しました。結果として、スピードと品質が向上し、業界内での競争力を強化しています。

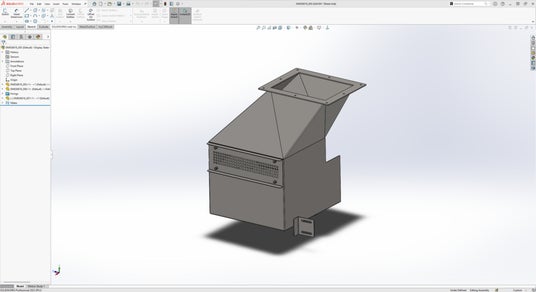

リバースエンジニアリング後のモデル図

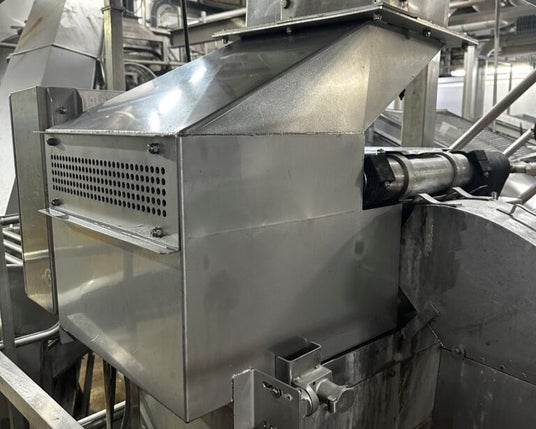

完成品
Dodman社におけるQUICKSURFACE for SOLIDWORKSの導入は、食品機械設計におけるリバースエンジニアリングの標準を大きく変えました。3Dスキャンとこのソフトウェアの組み合わせにより、従来の手法では困難だったプロジェクトを短期間で、かつ高精度に遂行することが可能になりました。今後も、QUICKSURFACE for SOLIDWORKSはDodman社の設計チームにとって欠かせないツールとして、その活用範囲を広げていくことでしょう。
