ラズパイ屋外稼働キット「Pi-field」シリーズの新製品「Pi-field Mini」が登場

メカトラックス株式会社
キューブ型のソーラーバッテリ採用により、発電効率を高めて大幅にコンパクト化


新製品「Pi-field Mini」

メカトラックス株式会社（本社：福岡市早良区、代表取締役：永里壮一、以下「当社」）は、ラズパイ屋外稼働キット「Pi-field（パイフィールド）」シリーズの新製品「Pi-field Mini（パイフィールド　ミニ）」の販売を2024年6月3日から開始します。

「Pi-field」は、電源やネットワークがない屋外でも「ラズベリーパイ」を使用した環境モニタリングを実現する、当社開発の屋外稼働キットです。4G通信モジュール、太陽光パネル等の部材を防水ボックスに配置し、間欠動作を採用することでシステム全体の小型・軽量化を実現しており、2017年2月の出荷以来、自治体での河川監視など、多くの稼働実績を有しています。

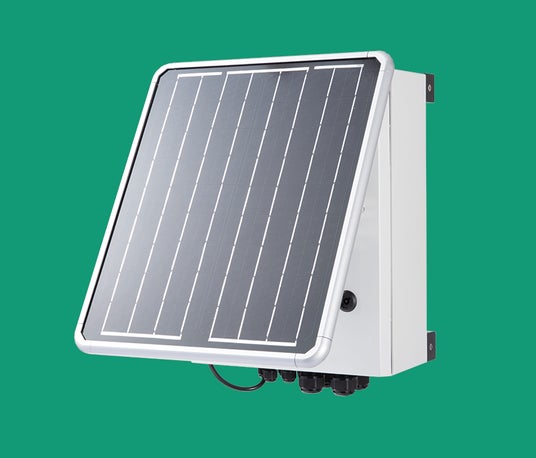

ラズパイ屋外稼働キット「Pi-field」

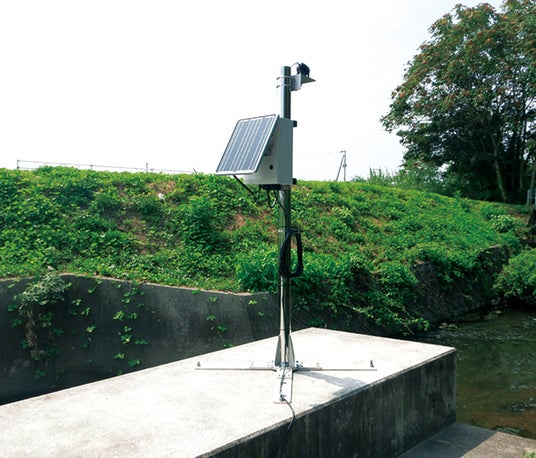

「Pi-field」設置事例

これまで、当社では「Pi-field」に加え、より小型・軽量化した「Pi-field Lite（パイフィールド　ライト）」の2タイプをPi-fieldシリーズとして開発・販売してきました。
一方で、製品に関する取り回しの容易さといったニーズは年々高まっており、当社ではさらなる小型・軽量化に向けて開発を続けてきたところです。

今回発売する「Pi-field Mini」は、リチウムイオン電池を内蔵したキューブ型電源ユニットの5面にミニ太陽光パネルを配置したソーラーバッテリを採用することで、朝夕の日が高くない時間帯の発電効率を高め、さらなるコンパクト化を実現しました。

時間帯による太陽光の変化に対応

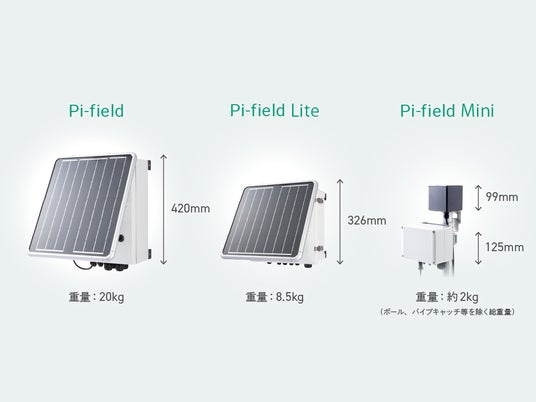

Pi-fieldシリーズ サイズ比較

これにより、これまでのPi-fieldシリーズでは設置できない狭いスペースへの設置や、モニタリング機器に場所を取られないことによる柔軟な敷地活用が可能となります。

当社としましては、かねてより多くのユーザー様にご利用いただいている当社ラズパイ用周辺機器に加え、新製品の「Pi-field Mini」をより幅広いユーザー様にご利用頂くことで、IoT/M2Mをはじめとするデジタル活用環境整備を進め、情報通信市場の活性化と持続可能な情報化社会の進展に貢献してまいります。
【製品情報】
・品名：Pi-field Mini（パイフィールド　ミニ）
・価格：128,000円（税別）
・太陽光パネル：5W（1W×5面）
・蓄電池：6.6V 2.5Ah
・約120分間隔での間欠動作が可能
　 ※間欠動作の間隔は搭載センサ等含めたシステム全体の消費電力により変動します、ご注意ください。

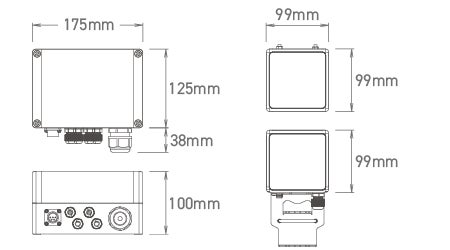

（左）本体、（右）ソーラーバッテリ

・本体仕様

・ソーラーバッテリ仕様

＜内容物＞
・Raspberry Pi 4 Model B（RAM 2GB）
・ラズベリーパイ用4G（LTE）通信モジュール「4GPi」
・ラズベリーパイ用電源管理/死活監視モジュール「slee-Pi 3」
・ソーラーバッテリ　エル光源　MLK-CUBE99-SVU
・ソーラーバッテリ専用アダプタ基板　メカトラックス
・防水ボックス　タカチ電機工業　SPCP131810G
・汎用ケーブルグランド 日本AVC　FGA26-06B-SD（6.6～5mm 対応）×1
・汎用ケーブルグランド 日本AVC　MGB12-07B-ST（7～4mm 対応）×4
・稼動環境構築済（Raspberry Pi OS）SDカード
・その他、開発時に使用する電源としてACアダプタ（6V 2.8A）を付属
　※稼動時は使用しません


Raspberry Pi、4GPi、slee-Pi3はユニット化しているため、開発・メンテ時には本体からの取り外しが可能です。

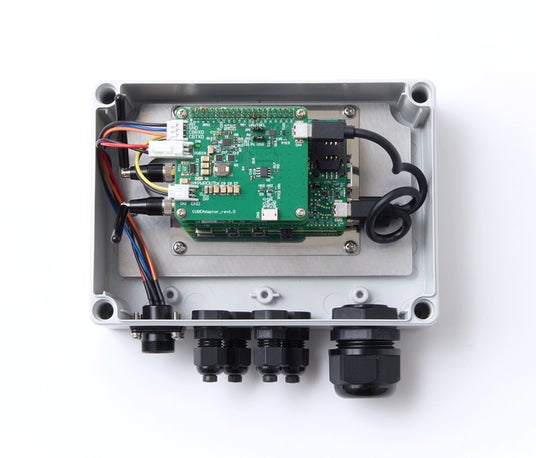

本体内部

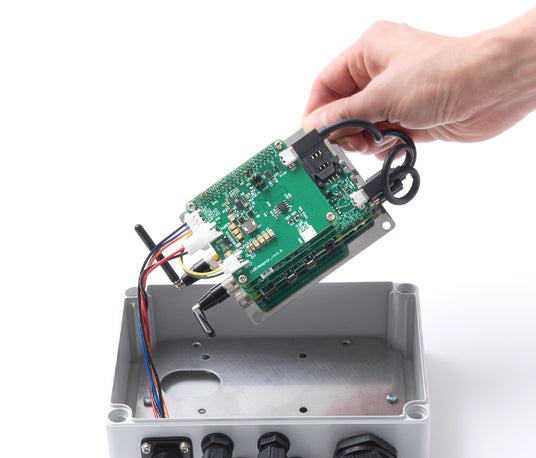

ユニット部分は取り外しが可能


本体の固定用板金、パイプキャッチも付属品として販売します。
（Pi-field Mini本体とは別売）

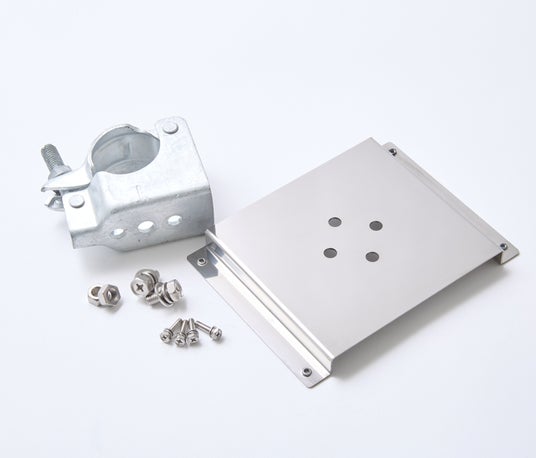

（左）パイプキャッチ、（右）固定用板金

組立て図


防水ボックスへの取り付け

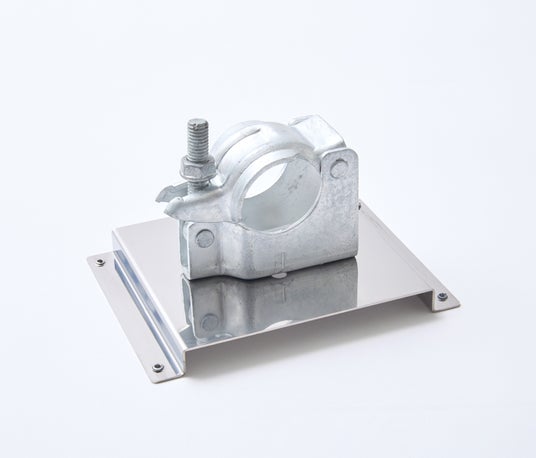

パイプへの取り付け

【製品ページ】
https://mechatrax.com/products/pi-field/

【販売サイト】
メカトラックスオンラインストア
https://store.mechatrax.com/
