【鉄板＆旬パーツ】3GB/秒の爆速外付けSSDを自作できるAOTECHのUSB4エンクロージャー

USB4コントローラーはASMedia「ASM2464PD」

　変換基板を確認すると、コントローラーはUSB4ストレージの定番というか唯一となるASMedia「ASM2464PD」を搭載していた。ZIKE「ZikeDrive」など、USB4エンクロージャーやストレージは基本このチップが搭載されており、コントローラーのスペックとしては、USB 3.2 Gen1だけでなく、倍の20Gbpsを発揮するUSB 3.2 Gen2×2にも対応している。

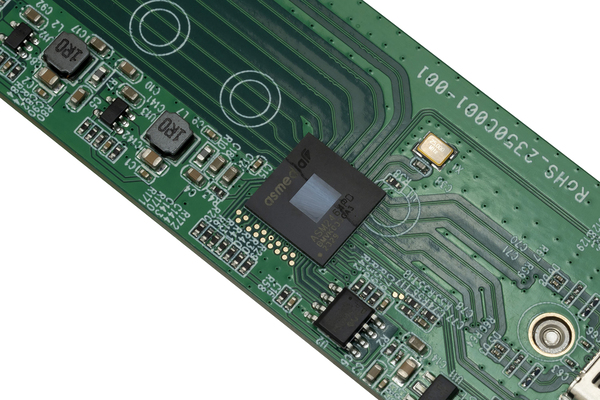

基板裏面にUSB4コントローラーを実装している

NVMe SSDをUSB4/Thunderboltに変換するASMedia「ASM2464PD」

基板コントローラー面の筐体には、熱伝導シートが貼られている。コントローラーの熱もアルミボディで冷やす仕組みだ

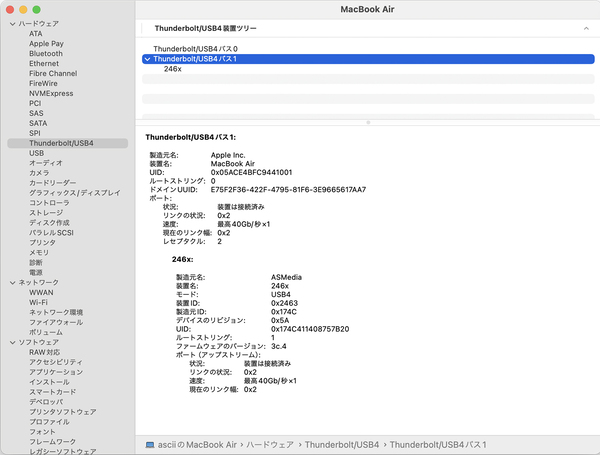

macOS Sonoma 14.4.1を導入したMacBook Airに接続。ASMedia「ASM2464PD」として認識しているのがわかる

Windows＆Macで実力をチェック

　手持ちのNVMe M.2 SSDを「AOK-M2NVME-USB4」に取り付けて、パフォーマンスを試してみた。テストにはUSB4ポートを備えているASRcokのAMD B650Eチップセット対応マザーボード「B650E Taichi」に、Ryzen 7 7800X3Dを搭載した自作PCを使用した。

テスト環境
CPU	AMD「Ryzen 7 7800X3D」 （8コア/16スレッド、最大5.00GHz）
CPUクーラー	Corsair「iCUE H115i RGB ELITE CW-9060059-WW」 （簡易水冷、140mmファン×2）
マザーボード	ASRock｢B650E Taichi」 （AMD B650E、ATX）
メモリー	Crucial「Pro Overclocking DDR5-6000 32GB Kit CP2K16G60C36U5B」 （16GB×2、DDR5-6000）
ビデオカード	ASRock「Radeon RX 7800 XT Steel Legend 16GB OC」 （Radeon RX 7800 XT、16GB DDR6）
ストレージ	Crucial「T700 2TB」（PCIe5.0×4 NVMe） Crucial「T500 1TB」（PCIe4.0×4 NVMe） Samsung「980 PRO 2TB」（PCIe4.0×4 NVMe） Western Digital 「WD_BLACK SN850 NVMe 2TB」（PCIe4.0×4 NVMe） Western Digital 「WD Blue SN570 1TB」（PCIe3.0×4 NVMe）
電源ユニット	SUPER FLOWER「LEADEX PLATINUM SE 1000W-BK」 （1000W、80PLUS PLATINUM）
OS	マイクロソフト「Windows 11 Home 64bit」（23H2）
グラフィックドライバー	AMD Software: Adrenalin Edition 24.3.1

　NVMe SSDは、Crucial「T500 1TB」、Samsung「980 PRO 2TB」、Western Digital「WD_BLACK SN850 NVMe 2TB」を用意した。さらにPCIe3.0×4接続かつDRAMキャッシュレスのWestern Digital「WD Blue SN570 1TB」でも試してみる。

CrucialとSamsungは相性あり

　まずは、ストレージのプロパティの「ポリシー」タブで、書き込みキャッシュを有効にしないと、ライトパフォーマンスがいまひとつになるCrucial「T500 1TB」とSamsung「980 PRO 2TB」から試していこう。

　結果は予想通りで、ともにライトパフォーマンスがガタ落ちしている。ちなみに以前紹介したThunderbolt 3エンクロージャーやZIKE「ZikeDrive」で試したときにもCrucialとSamsungなどといった一部メーカーのSSDは同様にダウンしている。

　Crucial SSDは、「P5 Plus」のときは自社コントローラーを採用していたが、今回使った「T500」のコントローラーはPhison「PS5025-E26」に変わっている。そのため、コントローラーとの相性というよりも、ファームウェアの仕様による相性なのかも知れない。

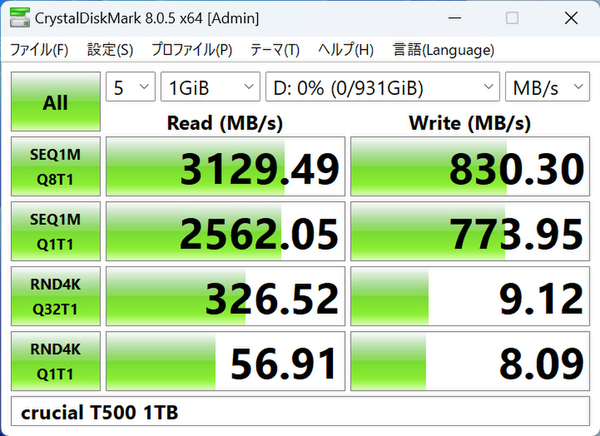

CrystalDiskMark 8.0.4の結果。Crucial「T500 1TB」

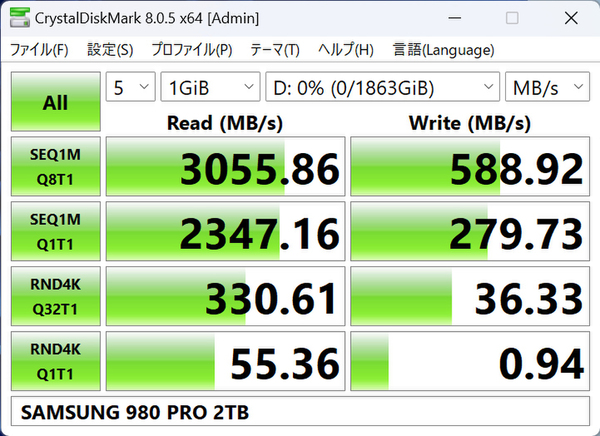

Samsung「980 PRO 2TB」

　そこで、Windowsで書き込みキャッシュを設定すればライトパフォーマンスは大きく向上するはず、というわけで設定後に試した結果が以下で、ライトパフォーマンスは3000MB/秒に迫っている。

設定変更後の「T500 1TB」

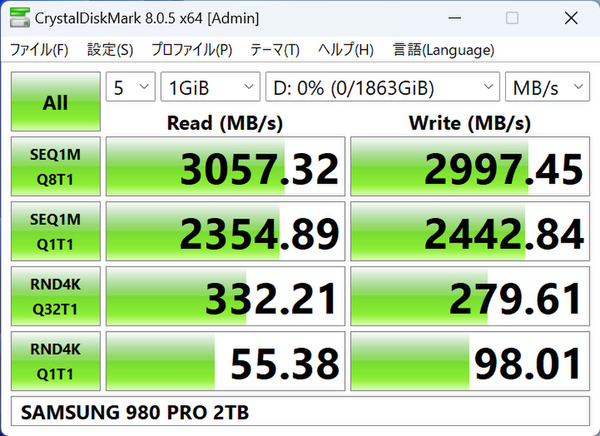

設定変更後の「980 PRO 2TB」

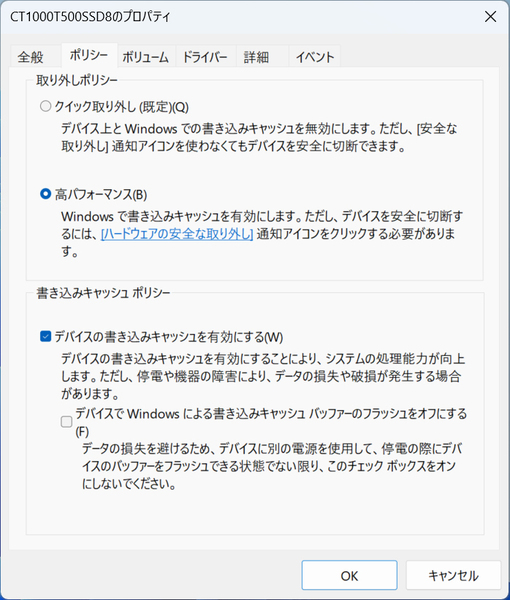

プロパティ「ポリシー」「取り外しポリシー」で、「高パフォーマンス」を選ぶことで、書き込みキャッシュが有効になる。ただし有効後は安全な取り外しを行なわないと、データが消えることもある
